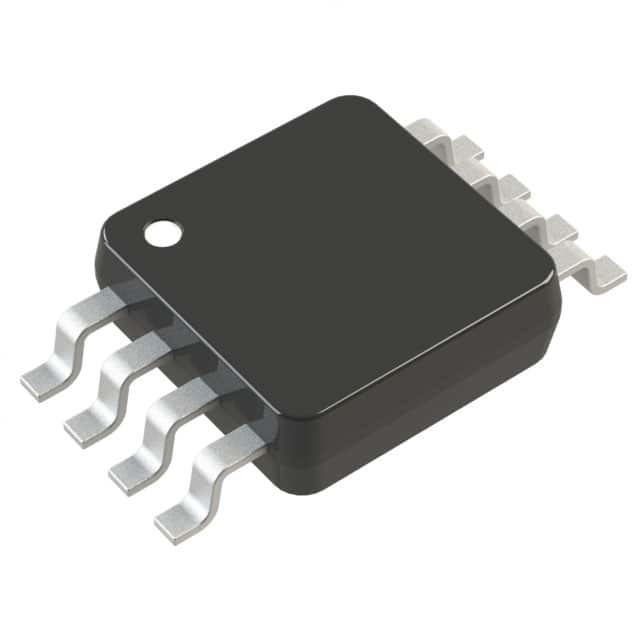

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP Analog Devices Inc.

Generell beschrieben

Die ADP170/ADP171 sind lineare Regler mit niedriger Eingangsspannung, niedrigem Stillstandsstrom und niedrigem Ausfall (LDO), die von 1,6 V bis 3,6 V arbeiten und bis zu 300 mA Ausgangsstrom liefern.Die geringe Ausfallspannung von 66 mV bei 300 mA erhöht die Effizienz und ermöglicht den Betrieb über einen breiten EingangsspannungsbereichDer niedrige Ruhezustand von 23 μA bei 0 mA Belastung macht die ADP170/ADP171 ideal für batteriebetriebene tragbare Geräte.

Eigenschaften

Maximaler Ausgangsstrom: 300 mA
Eingangsspannungsbereich: 1,6 V bis 3,6 V
Niedriger Ruhezustand IGND = 23 μA bei 0 mA Belastung IGND = 170 μA bei 300 mA Belastung
Niedriger Abschaltstrom: < 1 μA
Niedrige Ausfallspannung: 66 mV bei 300 mA
Genauigkeit der Ausgangsspannung: ± 1%
Bis zu 31 feststehende Ausgangsspannungsoptionen von 0,8 V bis 3,0 V verfügbar
Ausgangsspannungsbereich von 0,8 V bis 3,0 V (ADP171)
Genauigkeit über Leitung, Last und Temperatur: ±3%
Stabil mit einem kleinen Keramik-Ausgangskondensator von 1 μF
PSRR Leistung von 70 dB bei 10 kHz und 73 dB bei 1 kHz
Niedriger Lärm: 30 μV rms bei VOUT = 0,8 V
Grenzstrom- und Wärmeüberlastschutz
Logik gesteuerte Aktivierung
Kompaktes TSOT-Paket mit 5 Leitungen

Anwendungen

Mobiltelefone
Digitalkameras und Audiogeräte
Tragbare und batteriebetriebene Geräte
DSP/FPGA/Mikroprozessor-Zuliefermittel
Nach der DC-DC-Verordnung
