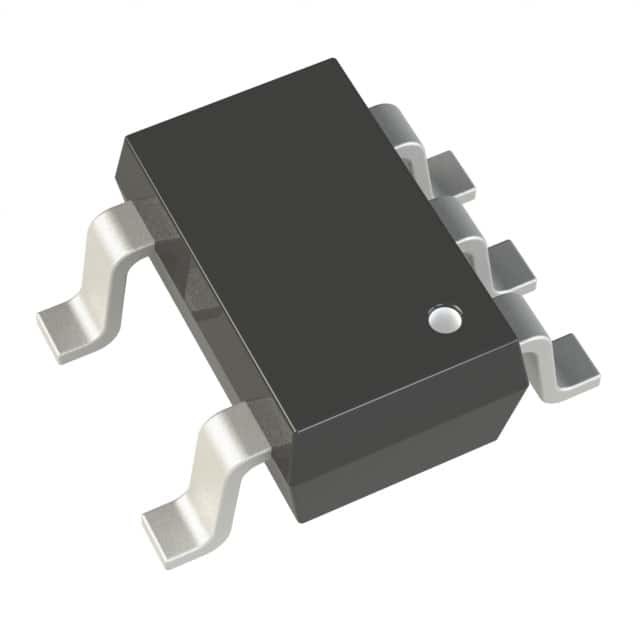

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 Analoggeräte Inc.

Generell beschrieben

Der ADP121 ist ein linearer Regler mit Ruhezustand, geringer Ausfallleistung, der von 2,3 V bis 5,5 V arbeitet und bis zu 150 mA Ausgangsstrom liefert.Die niedrige Ausfallspannung von 135 mV bei 150 mA-Last verbessert den Wirkungsgrad und ermöglicht den Betrieb über einen breiten EingangsspannungsbereichDer niedrige Ruhezustand von 30 μA bei voller Last macht den ADP121 ideal für batteriebetriebene tragbare Geräte.
Der ADP121 ist in Ausgangsspannungen von 1,2 V bis 3,3 V erhältlich. Die Teile sind für einen stabilen Betrieb mit kleinen Keramik-Ausgangskondensatoren von 1 μF optimiert.Der ADP121 liefert gute Übergangsleistung mit minimalem Board-Bereich.
Der ADP121 ist in einer winzigen 5-Lead TSOT und 4-Ball 0 erhältlich.4 mm Schießhalogenid-freie WLCSP-Verpackungen und nutzt die kleinste Lösung für eine Vielzahl von tragbaren Anwendungen.

Eigenschaften

Eingangsspannungsbereich: 2,3 V bis 5,5 V
Ausgangsspannungsbereich: 1,2 V bis 3,3 V
Ausgangsstrom: 150 mA
Niedriger Ruhezustand
IGND = 11 μA bei 0 μA Belastung
IGND = 30 μA bei 150 mA Belastung
Niedriger Abschaltstrom: < 1 μA
Niedrige Ausfallspannung
90 mV @ 150 mA Belastung
Hohe PSRR
70 dB @ 1 kHz bei VOUT = 1,2 V
70 dB @ 10 kHz bei VOUT = 1,2 V
Niedriger Lärm: 40 μV rms bei VOUT = 1,2 V
Keine Noise-Bypass-Kondensator erforderlich
Genauigkeit der Ausgangsspannung: ± 1%
Stabil mit einem kleinen Keramik-Ausgangskondensator von 1 μF
Grenzstrom- und Wärmeüberlastschutz
Logik gesteuerte Aktivierung
TSOT-Paket mit 5 Leitungen
4 Kugeln mit 0,4 mm Abstand WLCSP

Anwendungen
Mobiltelefone
Digitale Kameras und Audiogeräte
Tragbare und batteriebetriebene Geräte
Nach der Regulierung von DC zu DC
Nach der Verordnung
