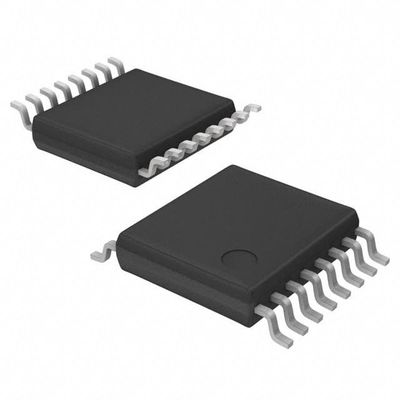

Management-Chip der Energie-2.5V-9.5V, PMIC-Modul LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP
| Markenname | onsemi |
|---|---|
| Modellnummer | LB1936V-TLM-E |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Bewegungsart - Stepper | Zweipolig | Bewegungsart - Wechselstrom, DC | - |
|---|---|---|---|
| Funktion | Fahrer - völlig integriert, Steuerung und Leistungsstufe | Ausgabekonfiguration | Halbbrücke (4) |
| Schnittstelle | Parallel | Technologie | Zweipolig |
| Schritt-Entschließung | - | Anwendungen | Universeller Zweck |
| Gegenwärtig - Ertrag | 800mA | Spannung - Versorgung | 2.5V | 9.5V |
| Spannung – Last | 2.5V | 9.5V | Betriebstemperatur | -20°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg | Paket/Fall | 16-LSSOP (0,173", 4.40mm Breite) |
| Lieferanten-Gerät-Paket | 16-SSOP | ||
| Hervorheben | Management-Chip der Energie-2.5V,Management-Chip der Energie-9.5V,PMIC-Modul LB1936V-TLM-E |
||
Produkt-Beschreibung
LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP onsemi
Produkt-Details
Überblick
Das LB1936V ist ein 2-phasiger zweipoliger Antriebsschrittmotorfahrer IC, der Schwachstrom-Antrieb stützt. Das LB1936Vs-Miniaturpaket und die minimale Anzahl von externen Komponenten verringert den erforderlichen Befestigungsbereich. Er auch liefert Hochleistungsfähigkeits-Motorantrieb und kann Stromaufnahme des Stromkreises verringern. Da er einen gegenwärtigen Entdeckungsstift liefert und PWM-Steuereingang stützt, kann er verwendet werden, um gegenwärtige Zerhackersteuerung auf Systemebene einzuführen. Das LB1936V ist für den Schrittmotor-Antrieb in den Scannern, in den Digitalkameras und in den Druckern optimal.
Eigenschaften
• Niedrige Sättigungsspannung vorwärts/Rücklokführer (Vl saß = 0.25V an IO = 200mA)• Zwei H-Brückenkanäle
• Breiter verwendbarer Spannungsbereich (zulässiger Spannungsbereich: 2.5V zu 9.5V, absolute Maximalleistung: 10.5V)
• Stützt PWM-Input (Leistungsaufnahme der geringen Energie kann im langsamen Verzögerungsmodus erzielt werden, der IN1-/IN2 = H-/Hlogik. benutzt)
• Gegenwärtiger Entdeckungsstift des Motor (Spule)
• Eingebauter thermischer Abschaltstromkreis
• Miniaturpaket (SSOP16: 225mil)
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | ONSEMI |
| Produkt-Kategorie | Lokführer und Kontrolleure |
| Hersteller | AUF Halbleiter |
| Produkt-Kategorie | Motor/Bewegung/Zündungs-Kontrolleure u. Fahrer |
| RoHS | Details |
| Produkt | Schrittmotor-Kontrolleure/Fahrer |
| Art | Bidirektionaler Lokführer |
| Laufen Lassen-Versorgung-Spannung | 10,5 V |
| Laufen Lassen-Versorgung-gegenwärtig | 800 MA |
| Montage-ähnlich | SMD/SMT |
| Paket-Fall | SSOP-16 |
| Verpacken | Spule |
| Marke | AUF Halbleiter |
| Laufen Lassen-Temperatur-Strecke | - 20 C bis + 85 C |
| Reihe | LB1936V |
| Stückgewicht | 0,004586 Unze |
Kompatible funktionellkomponente
Form, Paket, kompatible funktionellkomponente
| Hersteller Part # | Beschreibung | Hersteller | Vergleichen Sie |
| LB1936V-MPB-E Signal-Stromkreise |
Niederspannung, niedrige Sättigung, bidirektionaler Lokführer, SSOP16 (225mil), 90-FNFLD | AUF Halbleiter | LB1936V-TLM-E gegen LB1936V-MPB-E |
| LB1936V Signal-Stromkreise |
SCHRITTMOTOR-PRÜFER | AUF Halbleiter | LB1936V-TLM-E gegen LB1936V |
Beschreibungen
Zweipoliger Lokführer Bipolar Parallel 16-SSOP
2-phasiger Schrittmotor-Fahrer 16-Pin SSOP T/R
Motor/Bewegung/Zündungs-Kontrolleure u. Fahrer DRUCKER
