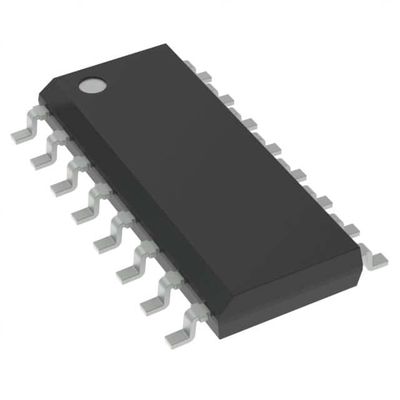

Transistor-Fahrer-Power Management IC Ausrichtung CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR

BESCHREIBUNG

Die SG3525Aseries von Impulsbreiten-Modulatorintegrierten schaltungen sind entworfen, um verbesserte Leistung anzubieten und gesenkte externe Teile zählen, wenn sie verwendet werden, wenn sie alle Arten Schaltnetzteile entwerfen. Der Aufchip + 5,1 v-Hinweis wird zu ± 1% getrimmt und die Inputgleichtaktstrecke des Fehlerverstärkers umfasst die Referenzspannung, die externe Widerstände beseitigt. Ein Synchronisierungsinput zum Oszillator erlaubt, dass mehrfache Einheiten wird oder eine zu einer externen Systemuhr synchronisiert zu werden Einheit, geschuftet. Ein einzelner Widerstand zwischen dem CT und den Entladungsanschlüssen liefern eine breite Palette der Anpassung der Verzugszeit. Diese Geräte kennzeichnen auch eingebauten Sanftanlaufschaltkreis mit nur einem erforderten Kondensator des externen Takts. Kontrollen eines Abschaltungsanschlusses der Sanftanlauf Circuity und die Endstufen, blitzschnelle Drehung durch die PWM-Klinke mit pulsierter Abschaltung sowie Sanftanlauf weg versehend bereiten mit längeren Abschaltungsbefehlen auf. Diese Funktionen werden auch durch eine Unterspannungsaussperrung, die die Ertrag fernhält und den Sanftanlaufkondensator, der für subnormale Eingangsspannungen entladen wird gesteuert. Dieser Ausrück-Schaltkreis includesapproximately500 Millivolt der Hysterese für freie Operation des Bammels. Eine andere Eigenschaft dieser PWM-Stromkreise ist eine Klinke, die dem Komparator folgt. Sobald ein PWM-Impulse aus jedem möglichem Grund beendet worden ist, bleiben die Ertrag weg während der Dauer des Zeitraums. Die Klinke wird mit jedem Taktimpuls zurückgestellt. Die Endstufen sind die Totempfahlentwürfe, die zum Auftreten oder zum Sinken über 200 MA fähig sind. Die SG3525AoutputstagefeaturesNOR-Logik, einen NIEDRIGEN Ertrag für einen Aus-Zustand gebend.

■8 BIS 35 V-OPERATION

■5,1 V-HINWEIS GETRIMMT AUF ± 1%
■100 Hz BIS 500 kHz OSCILLATORRANGE
■UNTERSCHIEDLICHER OSCILLATORSYNC-ANSCHLUSS
■JUSTIERBARE DEADTIME-STEUERUNG
■INTERNER SANFTANLAUF
■PULSE-BY-PULSESHUTDOWN
■EINGEGEBENE UNDERVOLTAGE-AUSSPERRUNG MIT HYSTERESE
■VERRIEGELN VON PWM, UM MEHRFACHE IMPULSE ZU VERHINDERN
■DOPPEL-SOURCE/SINK OUTPUT FAHRER
