Prüfer TOP256YN PMIC Offline-Schalter-RÜCKLAUF TO220-7C Energie-Integrationen
| Markenname | Power Integrations |
|---|---|
| Modellnummer | TOP256YN |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ertragisolierung | Lokalisiert | Interne Schalter | Ja |
|---|---|---|---|
| Spannungsausfall | 700V | Topologie | Rücklauf |
| Spannung - Start | - | Spannung - Versorgung (Vcc/Vdd) | - |
| Arbeitszyklus | 78% | Frequenz - Schaltung | 66kHz, 132kHz |
| Energie (Watt) | 119 W | Störungs-Schutz | Gegenwärtige Begrenzung, über Temperatur, über Spannung |
| Steuereigenschaften | - | Betriebstemperatur | -40°C | 150°C (TJ) |
| Paket/Fall | TO-220-7 bildete Führungen, 6 Führungen | Lieferanten-Gerät-Paket | TO-220-7C |
| Befestigung der Art | Durch Loch | ||
| Hervorheben | PMIC-Kontrolleur Multi Mode,PMIC-Prüfer off-line,TOP256YN |
||
Produkt-Beschreibung

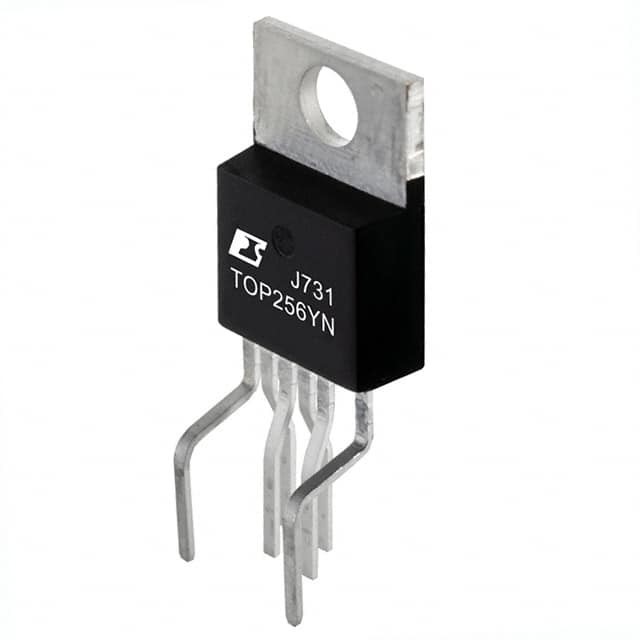

TOP256YN IC OFFLINEschalter-RÜCKLAUF TO220-7C Energie-Integrationen
Produkt-Details
Beschreibung
TOPSwitch-HX enthält kosteneffektiv einen 700 v-Macht MOSFET, Hochspannungseine schaltstromquelle, EINE PWM-Steuerung, einen Oszillator, einen thermischen Abschaltstromkreis, einen Störungsschutz und anderen Steuerschaltkreis auf einen Monolithen.
Produkt-Höhepunkte
Niedrigere System-Kosten, höhere Entwurfs-Flexibilität• Betrieb mit mehreren Betriebsarten maximiert effciency an allen Lasten
• Neue eSIP-7F und eSIP-7C Pakete
• Niedriger thermischer Widerstandkreuzung-zufall (°C 2 pro Watt)
• Niedrige Höhe ist für Adapter ideal, in denen Raum begrenzt ist
• Einfache Montage unter Verwendung eines Clips, zum der Herstellung der niedrigen Kosten zu unterstützen
• Horizontales eSIP-7F Paketideal für ultra niedrige Höhenadapter- und -monitoranwendungen
• Ausgedehnte Paketkriechstrecke vom ABFLUSS-Stift zum angrenzenden Stift und zum Kühlkörper
• Kein Kühlkörper erforderte bis 35 W unter Verwendung p-, G- und m-Pakete mit Universaleingangsspannung und bis 48 W bei 230 VAC
• Ertragüberspannungsschutz (OVP) ist der Benutzer, der für das Verriegeln/Abschaltung mit schnellem Wechselstrom-Zurückstellen nicht-verriegelnd programmierbar ist
• Erlaubt die Primär- und Sekundärabfragung
• Linie (UV) Entdeckung des Undervoltage verhindert Drehungs-wegstörschübe
• Linie Abschaltung der Überspannung (OV) verlängert Linie Anstiegsgrenze
• Genaue programmierbare Strombegrenzung
• Optimierte Linie Zufuhr-Vorwärts für Linie Kräuselungsablehnung
• 132 kHz der Frequenz (254Y-258Y und alle E-/Lpakete) verringert Transformator- und Stromversorgungsgröße
• Halbe Frequenzwahl für Videoanwendungen
• Frequenz jittering verringert EMS-flter Kosten
• Kühlkörper wird an QUELLE für niedrige EMS angeschlossen
• Verbesserter Selbstanlauf liefert <3> • Genaue hysteretic thermische Abschaltungsfunktion stellt automatisch wieder her, ohne ein Zurückstellen zu erfordern
• Völlig integrierter Sanftanlauf für minimalen Startdruck
• Verlängerter Creepage zwischen ABFLUSS und allen weiteren Stiften verbessert feld Zuverlässigkeit
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Artesyn |
| Produkt-Kategorie | Wechselstrom-DC-Konverter, Offlinerangierloks |
| Reihe | TOPSwitch®-HX |
| Art | Offlinerangierlok |
| Verpacken | Rohr |
| Montage-ähnlich | Durch Loch |
| Handelsbezeichnung | TopSwitch |
| Laufen Lassen-Temperatur-Strecke | - 40 C bis + 150 C |
| Paket-Fall | TO-220-7 (gebildete Führungen) (6 Führungen) |
| Laufen lassen-Temperatur | -40°C | 150°C (TJ) |
| Montage-artig | Durch Loch |
| Lieferant-Gerät-Paket | TO-220-7C |
| Watt | 119W |
| Ertrag-Isolierung | Lokalisiert |
| Intern-Schalter-s | Ja |
| Spannungsausfall | 700V |
| Topologie | Rücklauf |
| Spannung-Anfang-Oben | - |
| Spannung-Versorgung-Vcc-Vdd | - |
| Dienstzyklus | 78% |
| Frequenz-Schaltung | 66kHz, 132kHz |
| Störung-Schutz | Gegenwärtige Begrenzung, über Temperatur, über Spannung |
| Steuerung-Eigenschaften | - |
| Ausgangsleistungs | 119 W |
| Normalbetriebshöchsttemperatur | + 150 C |
| Ausgangsspannung | 700 V |
| Ertrag-gegenwärtig | 4,08 A |
| Schaltfrequenz | 132 kHz |
| Paket-Fall | TO-220-7C |
| Aufgabe-Zyklus-maximal | 78% |
| Input-Versorgung-Spannung-Minute | - 0,3 V |
| Input-Versorgung-Spannung-maximal | 9 V |
Beschreibungen
Konverter-Offlinerücklauf-Topologie 66kHz, 132kHz TO-220-7C
AC-/DCkonverter-Offlinerangierlok IC 86W
