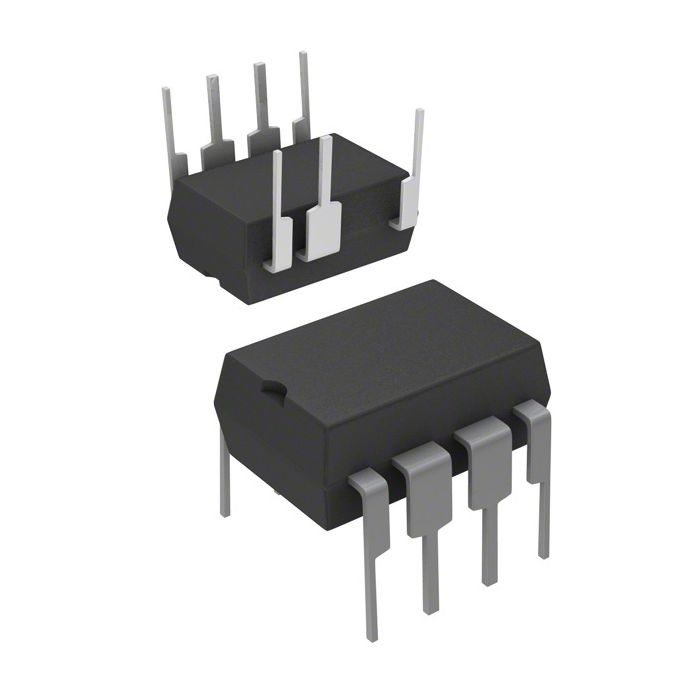

Dauerhaftes Management IC LNK364PN der Energie-132kHz SCHALTEN RÜCKLAUF 8DIP Energie-Integrationen

LinkSwitch®-XTfamilie Energiesparend, Offlinerangierlok IC der geringen Energie

Beschreibung

LinkSwitch-XTincorporates ein 700 v-Macht MOSFET, ein Oszillator, einfacher AN/AUS-ein Steuerentwurf, eine Hochspannungsschaltstromquelle, Frequenz jittering, Zyklus-durchzyklusstrombegrenzung und
thermischer Abschaltungsschaltkreis auf monolithisches IC. Der Start und die Betriebsleistung werden direkt vom ABFLUSS-Stift abgeleitet und beseitigen den Bedarf an einer schrägen Wicklung und an einem verbundenen Schaltkreis.

Produkt-Höhepunkte

Optimiert für niedrigste System-Kosten
• Eigene IC-Zutat- und -transformatorbautechniken ermöglichen Clampless™-Entwürfen mit LNK362 für niedrigere Systemkosten, Teilzählung und höhere Leistungsfähigkeit
• Völlig integrierter Selbstanlauf für Schutz des Kurzschlusses und der offenen Schleife
• Selbst-voreingenommene Versorgung – speichert zusätzliche Wicklung des Transformators und verbundene Neigungsversorgungskomponenten
• Die Frequenz, die verringert jittering ist groß, EMS
• Treffen Hochspg-Creepageanforderungen zwischen ABFLUSS und allen weiteren Stiften vom PWB und am Paket
• Niedrigste Teilzählungs-Rangierloklösung

Eigenschaften überlegen Linear/RCC
• Genauer hysteretic thermischer Abschaltungsschutz – automatische Wiederaufnahme verbessert Feldzuverlässigkeit
• Universalinputstrecke erlaubt weltweite Operation
• Einfache AN/AUS-Steuerung, kein Schleifenausgleich brauchte
• Beseitigt das Neigungswickeln – einfacher, preiswerteren Transformator
• niedrige Teilzählung – höhere Zuverlässigkeits- und Simplexleiterplatte
• Selbstanlauf verringert gelieferte Energie um 95% während der Störungen des Kurzschlusses und der offenen Schleife
• Hohe Bandbreite stellt schnellen Turn-on ohne übertreibt und ausgezeichnete vorübergehende Lastsantwort zur Verfügung
EcoSmart®
– Extrem Energiesparend
• Trifft leicht alle globalen Energieeffizienzregelungen ohne addierte Komponenten
• Nullastverbrauch <300 mW="" without="" bias="" winding="" at="" 265="" VAC="" input=""> • AN/AUS-Steuerung stellt konstante Leistungsfähigkeit zu den sehr hellen Lasten zur Verfügung –, die für obligatorische CEC-Regelungen ideal sind

Anwendungen

• Ladegeräte/Adapter für Zelle/schnurlose Telefone, PDAs, Digitalkameras, MP3-/portableaudiospieler und Rasierapparate
• Versorgungen für Geräte, Industriesysteme und das Messen
