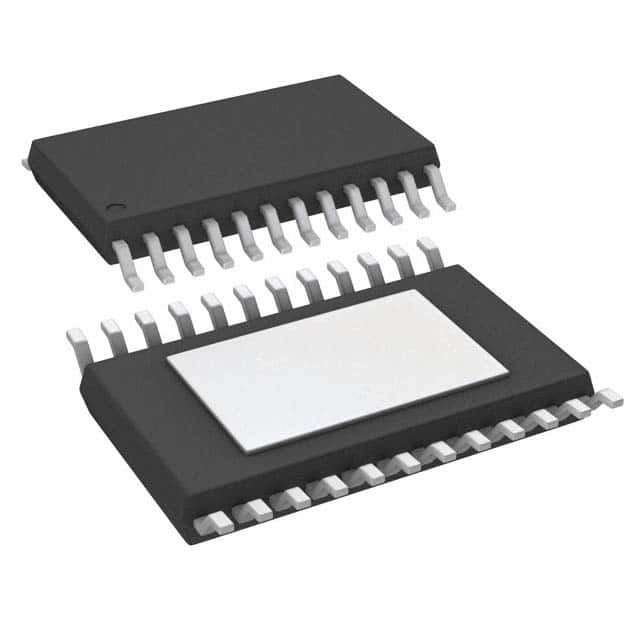

TPS929120QPWPRQ1

12-channel Automobil-40-V hoch-seitiger LED Fahrer mit FlexWire-Schnittstelle

Allgemeine Beschreibung

Bei Zunahme der Nachfrage nach Animation in der Automobilbeleuchtung, muss LED unabhängig gesteuert werden. Deshalb sind LED-Fahrer mit digitalen Schnittstellen wesentlich, Pixel-kontrollierte beleuchtende Anwendungen effektiv zu fahren. In der Außenbeleuchtung sitzen mehrfache Lampenfunktionen gewöhnlich auf verschiedenen PWB-Brettern mit den Außenborddrähten, die miteinander angeschlossen werden. Es ist schwierig für eine traditionelle unsymmetrische Schnittstelle, die strengen EMC-Bedingungen zu erfüllen. Indem sie eine Bitübertragungsschicht der industriell-Standard-DOSE verwendet, vollendet die UART-ansässige FlexWire-Schnittstelle des TPS929120-Q1 leicht Langstreckenaußenbordkommunikation, ohne EMC auszuwirken.

Das TPS929120-Q1 ist ein 12 Kanal, 40-V hoch-seitiger LED Fahrer, der den 8-Bit-Ausgangsstrom und 12 Dienstzyklen des Bits PWM steuert. Das Gerät erfüllt mehrfache vorgeschriebene Bedingungen mit LED-offenstromkreis, Kurz-zuboden und einzelnen LED-Kurzschlussdiagnosen. Ein konfigurierbarer Wachhund auch stellt automatisch Failsafezustände ein, wenn die MCU-Verbindung verloren ist, und, mit programmierbarem EEPROM, kann TPS929120-Q1 für verschiedene Anwendungsszenario flexibel eingestellt werden.

Eigenschaften

• AEC-Q100-qualified für Automobilanwendungen:
  • Temperaturgrad 1: – 40°C zu +125°C, T
• Sicherheit-funktionellfähiges
  • Dokumentation verfügbar Funktionssicherheitssystementwurf unterstützen
• hoch-seitige Stromabgabe der Präzision 12-Channel:
  • Versorgungsspannung 4,5 V bis 40 V
  • Bis 75 MA Kanalstromsatz durch Widerstand
  • 2-Bit global, unabhängige gegenwärtige Einstellung von 6 Bit
  • Hohe gegenwärtige Genauigkeit <>
  • Hohe gegenwärtige Genauigkeit <>
  • Niederspannungstropfen 500 Millivolt bei 50 MA
  • 12-Bit unabhängiges PWM verdunkelnd
  • Programmierbare PWM-Frequenz bis 20 kHz
  • Lineare und exponentiale Verdunkelungsmethode
• FlexWire-Antriebssteuerung
  • Bis zur 1-MHz Taktfrequenz
  • Maximale 16 Geräte auf einem FlexWire-Bus
  • Geschäft bis mit 8 Bytedaten in einem Rahmen
  • 5-V LDO Ertrag, zum des DOSEN-Transceivers zu liefern
• Diagnose und Schutz:
  • Programmierbarer Failsafezustand
  • LED-offenstromkreisentdeckung
  • LED-Kurzschlussentdeckung
  • Einzel-GEFÜHRTER Kurzschluss Diagnose
  • Programmierbare Niedrigversorgungsentdeckung
  • Offen-Abfluss IRREN sich für Fehleranzeige
  • Wachhund und zyklische Blockprüfung für FlexWire-Schnittstelle
  • 8-Bit-ADC für Stiftspannungsmessung
  • Übertemperaturschutz
