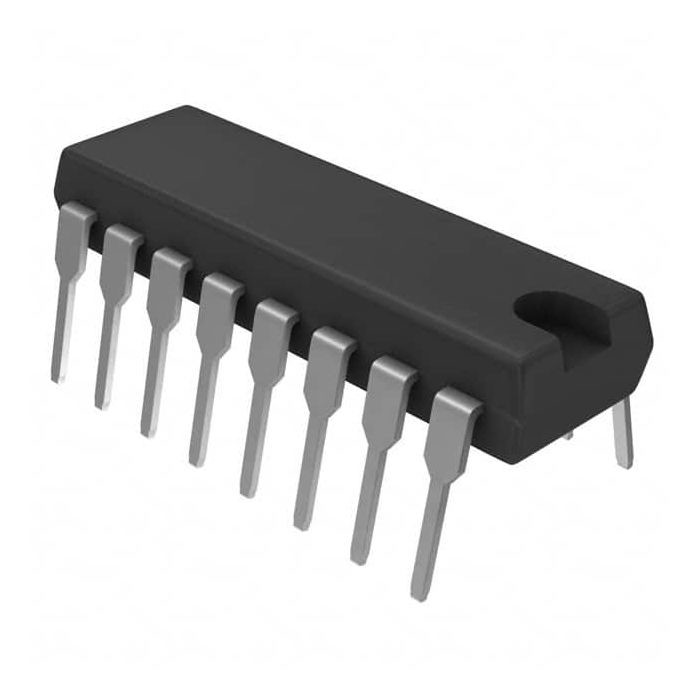

4.5-36V L293D Energie-Management IC MTRDRV BIPLR 16PWRDIP STMicroelectronics
| Markenname | STMicroelectronics |
|---|---|
| Modellnummer | L293D |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Bewegungsart - Stepper | Zweipolig | Bewegungsart - Wechselstrom, DC | Gebürstetes DC |
|---|---|---|---|
| Funktion | Fahrer - völlig integriert, Steuerung und Leistungsstufe | Ausgabekonfiguration | Halbbrücke (4) |
| Schnittstelle | Parallel | Technologie | - |
| Schritt-Entschließung | - | Anwendungen | Universeller Zweck |
| Gegenwärtig - Ertrag | 600mA | Spannung - Versorgung | 4,5 V ~ 36 V |
| Spannung – Last | 4,5 V ~ 36 V | Betriebstemperatur | -40°C | 150°C (TJ) |
| Befestigung der Art | Durch Loch | Paket/Fall | 16-DIP (0,300", 7.62mm) |
| Lieferanten-Gerät-Paket | 16-PowerDIP | ||
| Hervorheben | Management IC der Energie-4.5V,Management IC der Energie-36V,L293D |
||
Produkt-Beschreibung
L293D IC MTRDRV BIPLR 4.5-36V 16PWRDIP STMicroelectronics
Produkt-Details
BESCHREIBUNG
Das Gerät ist eine monolithische integrierte Hochspannung, ein hoher gegenwärtiger Vierkanalfahrer, der entworfen sind, um Standard-DTL- oder TTL-logische Zustände anzunehmen und induktive Belastungen zu fahren (wie Relais solenoides, DC und Schrittmotoren) und Schaltleistungstransistoren.Um Gebrauch als zwei Brücken zu vereinfachen wird jedes Paar Kanäle mit ausgerüstet Input zu ermöglichen. Ein unterschiedlicher Versorgungsinput wird für die Logik zur Verfügung gestellt und erlaubt Operation an einer Niederspannung und interne Klammerndioden sind eingeschlossen.
Dieses Gerät ist für Gebrauch in zugeschalteten Anwendungen bei Frequenzen bis 5 kHz passend.
Das L293D wird in einem 16 Führung Plastik-packaage zusammengebaut, das 4 Mittelbolzen hat, die an gether angeschlossen werden und verwendet für das Heatsinking das L293DD in einem Oberflächenberg mit 20 Führungen zusammengebaut wird, der 8 Mittelbolzen hat, die an gether angeschlossen werden und für das Heatsinking benutzt sind.
■600mA AUSGANGSSTROM-FÄHIGKEIT PRO KANAL
■STROM DER HÖCHSTLEISTUNGS-1.2A (nicht sich wiederholend) PRO KANAL■ERMÖGLICHEN SIE ANLAGE
■ÜBERTEMPERATURschutz
■LOGISCHES „0" EINGANGSSPANNUNG BIS 1,5 V (HOHE STÖRSICHERHEIT)
■INTERNE KLAMMERN-DIODEN
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | STMicroelectronics |
| Produkt-Kategorie | IC-Chips |
| Reihe | L293D |
| Produkt | Schrittmotor-Kontrolleure/Fahrer |
| Art | H-Brücke |
| Verpacken | Rohr |
| Montage-ähnlich | Durch Loch |
| Laufen Lassen-Temperatur-Strecke | - 40 C bis + 150 C |
| Paket-Fall | 16-DIP (0,300", 7.62mm) |
| Technologie | - |
| Laufen lassen-Temperatur | -40°C | 150°C (TJ) |
| Montage-artig | Durch Loch |
| Funktion | Fahrer - völlig integriert, Steuerung und Leistungsstufe |
| Anwendungen | Universeller Zweck |
| Schnittstelle | Parallel |
| Spannung-Versorgung | 4,5 V | 36 V |
| Lieferant-Gerät-Paket | 16-PowerDIP |
| Zahl-von-Ertrag | 2 Ertrag |
| Gegenwärtig-Ertrag | 600mA |
| Ertrag-Konfiguration | Halbbrücke (4) |
| Spannung-Last | 4,5 V | 36 V |
| Motor-Art-Stepper | Zweipolig |
| Motor-Art-WECHSELSTROM-DC | Gebürstetes DC |
| Entschließung | - |
| Laufen Lassen-Versorgung-Spannung | 4,5 V bis 36 V |
| Laufen Lassen-Versorgung-gegenwärtig | 2 MA |
| Ertrag-gegenwärtig | 600 MA |
| Paket-Fall | PowerDIP-16 |
Beschreibungen
Zweipoliger Lokführer Parallel 16-PowerDIP
4-Channel Rohr des Lokführer-24V 16-Pin der Energie-PDIP
Motor/Bewegungs-/Zündungs-Kontrolleure u. Fahrer Gegentakt-4-Channel
