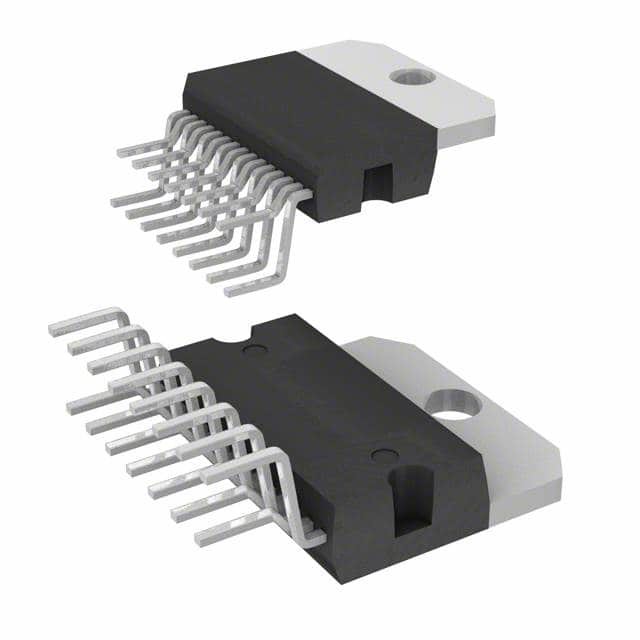

HALBBRÜCKE DRVR 15MULTIWATT STMicroelectronics L298N IC

Beschreibung

Das L298 ist ein integrierter monolithischer Stromkreis in einer Führung 15 die Pakete Multiwatt und PowerSO20. Es ist ein Hochspannungs-, hoher gegenwärtiger Doppelvollbrückefahrer, der herkömmliche TTL-logische Zustände und induktive Belastungen der Antriebe wie Relais, Solenoide, DC und Schrittmotoren annimmt. Es gibt zwei ermöglichen Input, dem Gerät unabhängig der Eingangssignale zu ermöglichen oder zu sperren.

Eigenschaften

BETRIEBSSTOFF-SPANNUNG BIS 46 V
GESAMTdc-STROM BIS 4 A
NIEDRIGE SÄTTIGUNGS-SPANNUNG
ÜBERTEMPERATURschutz
LOGISCHES „0" EINGANGSSPANNUNG BIS 1,5 V
(HOHE STÖRSICHERHEIT)

Anwendungen

• LEISTUNGSABGABE-STADIUM
  Das L298 hat zwei Leistungsabgabestadien (A; B). Das Leistungsabgabestadium hat eine Brückenanordnung, und abhängig von dem Zustand des Input, können seine Ertrag eine induktive Belastung im allgemeinen oder differenzialen Modus fahren. Der Strom, der durch die Lastsausgänge die Brücke am Richtungsertrag reist; ein externer Widerstand (RSA; RSB.) erlaubt, dass die Stärke dieses Stroms ermittelt wird.

• EINGANGSSTUFE
  Jede Brücke wird durch vier Tore angetrieben, dessen Input In1 ist; In2; EnA und In3; In4; EnB. Wenn der en-Input hoch ist, im Input stellen Sie den Brückenzustand ein; wenn der en-Input niedrig ist, wird die Brücke gehemmt. Der Input ist alles kompatible TTL.

• VORSCHLÄGE
  Ein nichtinduktiver Kondensator, gewöhnlich von 100 N-Düngung, muss für zwischen beide gegen und Seitenflossenstation, zum Boden, so nah zum Boden-Stift als durchführbares geplant werden. Wenn der enorme Kondensator der Stromversorgung zu weit weg von IC ist, eine Sekunde, muss kleinerer Kondensator nahe dem L298 für geplant werden. Der Richtungswiderstand, der nicht der eingewickelte Draht sein darf, muss am negativen Pfosten von gegen geerdet werden, der zum Boden-Stift des I.C. nah sein muss.
