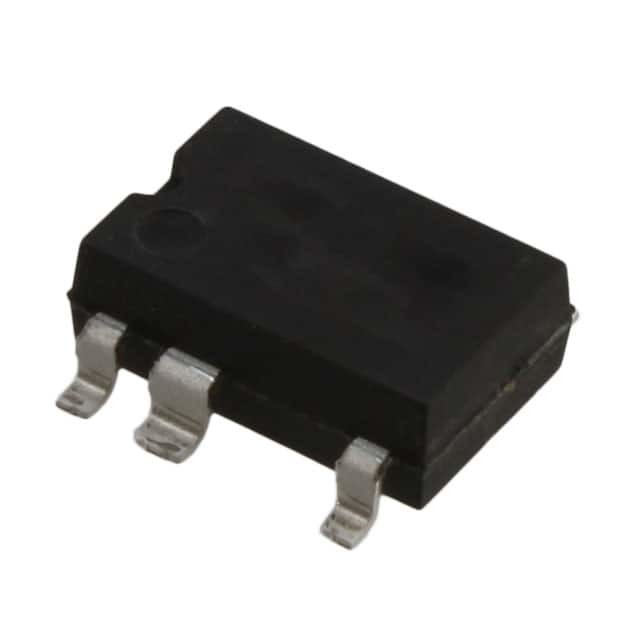

SPITZE 8SMD LNK304GN IC OFFLINEschalter-MULT Energie-Integrationen

Beschreibung

LinkSwitch-TN ist speziell entworfen, um alle lineare und Kondensator-eingezogene (Kappentropfenzähler) nichtisolierte Stromversorgung im Unter-360 MA Ertragstrombereich zu den gleichen Systemkosten beim Angebot der viel höheren Leistung und der Energieeffizienz zu ersetzen.
Geräte LinkSwitch-TN integrieren einen 700 v-Macht MOSFET, einen Oszillator, einfachen AN/AUS-einen Steuerentwurf, eine Hochspannungsschaltstromquelle, Frequenz jittering, eine Zyklus-durchzyklusstrombegrenzung und thermischen Abschaltungsschaltkreis auf monolithisches IC. Das Startung und die Betriebsleistung werden direkt von der Spannung auf dem ABFLUSS-Stift abgeleitet und beseitigen den Bedarf an einer schrägen Versorgung und an einem verbundenen Schaltkreis in den Dollar- oder Rücklaufkonvertern. Der völlig integrierte Selbstanlaufstromkreis im LNK304-306 begrenzt sicher Spitzenleistung während der Störungen wie Kurzschluss oder offene Schleife und verringert Teilzählung und System-stufige Lastsschutzkosten. Eine Nahversorgung, die von IC bereitgestellt wird, erlaubt Gebrauch eines Nichtsicherheit geordneten Optokopplers, der als ein waagerecht ausgerichteter Schieber auftritt, um Linien- und Lastsregelungsleistung in den Dollar- und Dollarauftriebskonvertern weiter zu erhöhen, wenn erforderlich.

Produkt-Höhepunkte

Kosteneffektiver linearer/Kappen-Tropfenzähler-Ersatz
• Dollarkonverterlösung der preiswertesten und Teilzählung
• Völlig integrierter Selbstanlauf für Störungsschutz des Kurzschlusses und der offenen Schleife – spart externe Teilkosten
• LNK302 benutzt einen vereinfachten Prüfer ohne Selbstanlauf für sehr niedrige Systemkosten
• 66 kHz-Operation mit genauer Strombegrenzung – erlaubt niedriges Kosten ab Lager 1 mH-Induktor für bis 120 MA Ausgangsstrom
• Feste Toleranzen und geringfügige Temperaturänderung
• Hohe Durchbruchsspannung von 700 V liefert ausgezeichneten Inputanstiegswiderstand
• Die Frequenz, die drastisch jittering ist, verringert EMS (DB ~10)
– setzt Entstörfilterkosten herab
• Hohe thermische Abschaltungstemperatur (+135 °C Minimum)

Viel höhere Leistung über getrenntem Dollar und passiven Lösungen

• Stützt Dollar-, Dollarauftriebs- und Rücklauftopologien
• Systemebenethermische Überlastung, Ertragkurzschluß und offener Regelkreisschutz
• Ausgezeichnete Linien- und Lastsregelung sogar mit typischer Konfiguration
• Hohe Bandbreite stellt schnellen Turn-on ohne übertreibt zur Verfügung
• Strombegrenzungsoperation weist Linie Kräuselung zurück
• Universaleingangsspannungsbereich (85 VAC bis 265 VAC)
• Eingebaute Strombegrenzung und hysteretic Wärmeschutz
• Höhere Leistungsfähigkeit als passive Lösungen
• Faktor der höheren Energie als Kondensator-eingezogene Lösungen
• Völlig manufacturable in SMD

EcoSmart®- extrem Energiesparend

• Verbraucht gewöhnlich nur 50/80 mW in der selbst-betriebenen Dollartopologie bei 115/230 VAC Input ohne Last (Opto Feedback)
• Verbraucht gewöhnlich nur 7/12 mW in der Rücklauftopologie mit externer Neigung bei 115/230 VAC Input ohne Last
• Treffen-Kalifornien-Energie-Kommission (CEC), Energy Star und EU-Anforderungen

Anwendungen

• Geräte und Timer
• LED-Fahrer und industrielle Kontrollen
