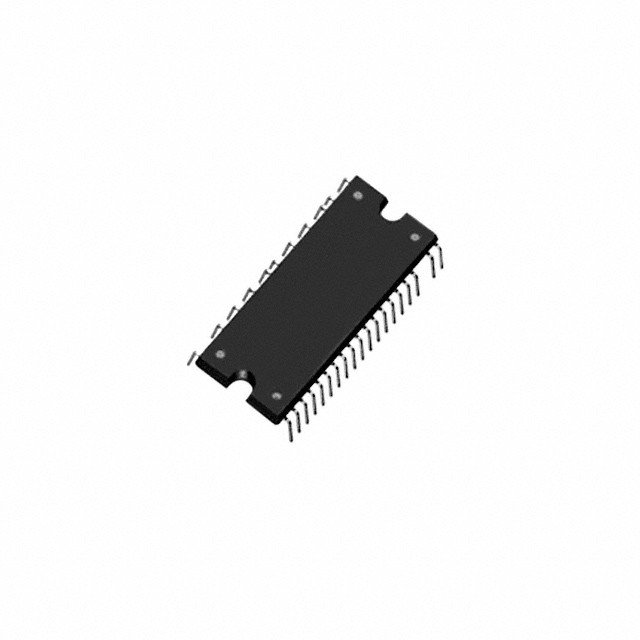

SIM6822M IC-BRÜCKENTREIBER PAR 40DIP Sanken Electric USA Inc.
| Markenname | Sanken Electric USA Inc. |
|---|---|
| Modellnummer | SIM6822M |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Bewegungsart - Stepper | - | Bewegungsart - Wechselstrom, DC | Schwanzloses DC (BLDC) |
|---|---|---|---|
| Funktion | Fahrer | Ausgabekonfiguration | Halbbrücke (3) |
| Schnittstelle | Logik | Technologie | IGBT |
| Schritt-Entschließung | - | Anwendungen | Haushaltsgerät |
| Gegenwärtig - Ertrag | 5A | Spannung - Versorgung | 13,5 V ~ 16,5 V |
| Spannung – Last | 600 V (max.) | Betriebstemperatur | -20 °C ~ 100 °C (TA) |
| Befestigung der Art | Durch Loch | Paket/Fall | 40-DIP (0,657", 16,70 mm), 29 Leitungen |
| Lieferanten-Gerät-Paket | 40-DIP LF2971 |
Produkt-Beschreibung
SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
Produkt-Details
Beschreibung
Die SIM6822M sind 3-phasiger HochspannungsLokführer ICs in, welchen Transistoren, ein Vorfahrer IC (MIC) und Stiefelriemenstromkreise (Dioden und Widerstände) in hohem Grade integriert werden.
Eigenschaften
●Eingebaute Stiefelriemen-Dioden mit Strombegrenzungswiderständen (Ω 60)
●CMOS-kompatibler Input (3,3 V oder 5 V)
●Bloßer Führungs-Rahmen: Pb-frei (RoHS konform)
●Isolierungs-Spannung: UL-anerkannte Komponente 1500 V (für 1 Minute) (Datei-Nr.: E118037) (SIM6880M UL Recognition Pending)
●Störungs-Signalausgabe an der Schutz-Aktivierung (FO Pin)
●Hoch-seitiges Abschaltsignal eingegeben (Sd Pin)
●Schutze umfassen:
Überstrom-Grenze (OCL): Selbstanlauf
Überstrom-Schutz (OCP): Selbstanlauf
Undervoltage-Aussperrung für Stromversorgung
Hoch-seitig (UVLO_VB): Selbstanlauf
Niedrig-seitig (UVLO_VCC): Selbstanlauf
Thermische Abschaltung (TSD): Selbstanlauf
Anwendung
●Kühlschrank-Kompressormotor
●Ventilatormotor-und Pumpen-Motor für Waschmaschine und Trockner
●Ventilatormotor für Klimaanlage, Luftreiniger und elektrischen Ventilator
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Sanken |
| Produkt-Kategorie | Voll Halbbrücke-Fahrer |
| Reihe | - |
| Verpacken | Rohr |
| Paket-Fall | 40-DIP (0,657", 16.70mm) 29 Führungen |
| Technologie | IGBT |
| Laufen lassen-Temperatur | -20°C | 100°C (TA) |
| Montage-artig | Durch Loch |
| Eigenschaften | Stiefelriemen-Stromkreis |
| Anwendungen | Wechselstrommotoren |
| Schnittstelle | Logik |
| Spannung-Versorgung | 13,5 V | 16,5 V |
| Lieferant-Gerät-Paket | 40-DIP LF2971 |
| Nennleistung gegenwärtig | 5A |
| Störung-Schutz | Gegenwärtig, über Temperatur, UVLO begrenzend |
| Ertrag-Konfiguration | Halbbrücke (3) |
| Lastart | Induktiv |
| RDS-auf-Typ | - |
| Gegenwärtig-Spitze-Ertrag | 7.5A |
| Spannung-Last | 400V (maximal) |
Beschreibungen
Fahrer AC Motors IGBT 40-DIP LF2971 der Halbbrücke-(3)
Dreifaches Halbbrücke-Lokführer 300V 30-Pin BAD Modul
