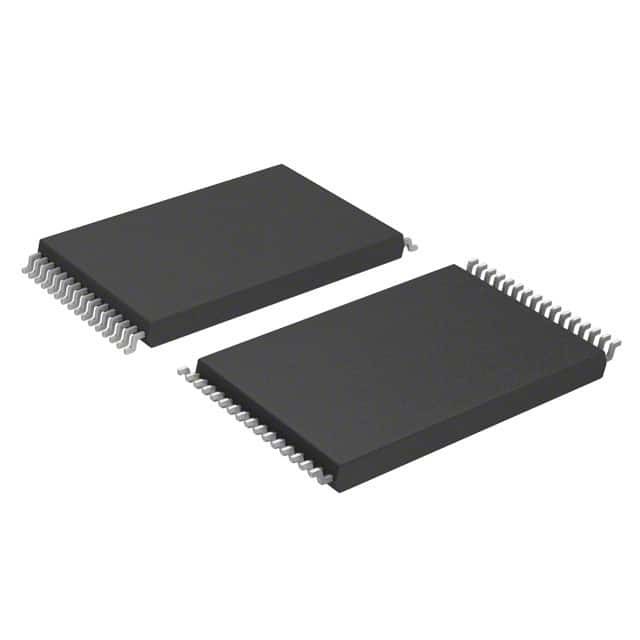

NM27C010T120 IC EPROM 1MBIT PARALLEL 32TSOP auf halb

Allgemeine Beschreibung

Die NM27C010 ist eine hohe Leistung, 1,048,576 Bit elektrisch programmierbar UV löschbar Lesen nur Speicher. Es ist organisiert als 128K-Wörter von je 8 Bits. Seine Pin-Kompatibilität mit bytebreiten JEDEC EPROMs ermöglicht Upgrades über 8 Mbit EPROMs.Die Funktion "Don't Care" während der Lesevorgänge ermöglicht Speichererweiterungen von 1M bis 8M Bits ohne Änderungen der Leiterplatte.
Der NM27C010 kann EPROMs mit einer niedrigeren Dichte von 28 Pins direkt ersetzen, indem er eine A16-Adresslinie und einen VCC-Jumper hinzufügt.Während der normalen Leseoperation befinden sich PGM und VPP im Zustand "Don't Care", wodurch Adressen in höherer Ordnung erlaubt werden., wie A17, A18 und A19 ohne Beeinträchtigung des normalen Lesebetriebs verbunden werden können. Dies ermöglicht Speicherupgrades auf 8M-Bits ohne Hardwareänderungen.Die NM27C010 wird auch in einem 32-poligen Kunststoff-DIP mit dem gleichen Upgrade-Pfad angeboten.

Eigenschaften

■ Hochleistungs-CMOS
¥70 ns Zugriff
■ Schnelle Abschaltung für Mikroprozessorkompatibilität
■ Vereinfachte Weiterentwicklung
¢ VPP und PGM sind ¢ Don't Care ¢ während des normalen Lesebetriebs
■ Herstellerkennung
■ Schnelle Programmierung
■ JEDEC-Standard-Stiftkonfigurationen
¢ 32-Pin-PDIP-Paket
¢ 32-Pin-PLCC-Paket
¢32-Pin-CERDIP-Paket
