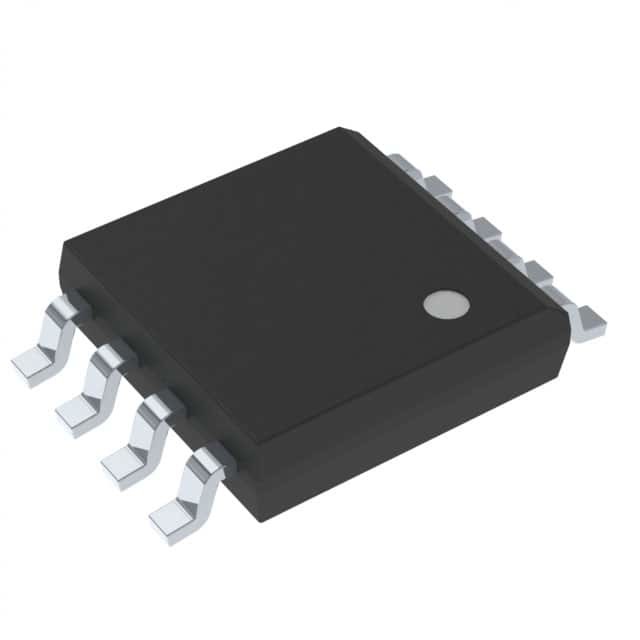

Stabiler 85MHZ Flash-Speicher IC 16MBIT SPI 8SOIC AT45DB161E-SHD-T

Beschreibung

Das Atmel AT45DB161E ist ein Minimum 2.3V oder 2.5V, Flash-Speicher sequenzieller Zugriff der Serien-schnittstelle, der ideal für eine große Vielfalt der digitalen Stimme entsprochen werden, Bild, Programmcode und Datenspeicherungsanwendungen. Das AT45DB161E stützt auch serielle Schnittstelle der Stromschnellen für die Anwendungen, die sehr Hochgeschwindigkeitsoperation erfordern. Seine 17.301.504 Bits des Gedächtnisses werden als 4.096 Seiten von 512 Bytes oder von 528 Bytes jedes organisiert. Zusätzlich zum Arbeitsspeicher enthält das AT45DB161E auch zwei SRAM-Puffer von 512/528 Bytes jedes. Die Puffer erlauben das Empfangen von Daten, während eine Seite im Arbeitsspeicher umprogrammiert wird. Das Verschachteln zwischen beiden Puffern kann die Fähigkeit eines Systems drastisch erhöhen, einen ununterbrochenen Datenstrom zu schreiben. Darüber hinaus können die SRAM-Puffer als zusätzlicher pademory Systemkratzer benutzt werden, und E2PROM-Emulation (Stückchen- oder Byteveränderlichkeit) kann mit einem selbstständigen dreistufigen leicht behandelt werden Lesen-ändern-schreibt Operation.

Eigenschaften

 einzelnes 2.3V - 3.6V oder 2.5V - Versorgung 3.6V
 Serienzusatzschnittstelle (SPI) kompatibel
 stützt SPI-Modi 0 und 3
 stützt Operation Atmel® RapidS™
 ununterbrochene Lesemöglichkeit durch gesamte Reihe
 bis zu 85MHz
 gelesene Niederleistungswahl bis zu 10MHz
 Uhr-zu-Ertragzeit (Fernsehen) des Maximums 6ns
konfigurierbare Seitengröße  Benutzers
 512 Bytes pro Seite
 528 Bytes pro Seite (Nichterfüllung)
 Seitengröße kann die Fabrik sein, die für 512 Bytes vorkonfiguriert wird
 zwei völlig - unabhängige SRAM-Pufferspeicher (512/528 Bytes)
 Allows Daten beim Umprogrammieren der Zentralspeicherreihe empfangend
 flexible Programmierungswahlen
 Byte-/Seitenprogramm (1 bis 512/528 Bytes) direkt in Arbeitsspeicher
 Puffer schreiben
 dämpfen zum Zentralspeicherseiten-Programm ab
 flexible Löschenwahlen
 Seiten-Löschen (512/528 Bytes)
 blockieren Löschen (4KB)
 Sektor-Löschen (128KB)
 Chip Erase (16-Mbits)
 Programm und Löschen verschiebt,/Zusammenfassung
 moderne Hardware- und Software-Datenschutzeigenschaften
 einzelner Sektorschutz
 einzelne Sektorsperre, zum irgendeines Sektors dauerhaft schreibgeschützt zu machen
 128 Byte, einmaliges programmierbares Register der Sicherheits-(OTP)
 64-Byte-Fabrik programmiert mit einem einzigartigen identifizierenden Merkmal
 64-Byte-Benutzer programmierbar
kontrolliertes Zurückstellen  Software
 JEDEC las Standardhersteller und Gerät Identifikation
 Niederleistungsableitung
 500nA Ultra-tiefer Abschaltungsstrom (typisch)
 3μA tiefer Abschaltungsstrom (typisch)
 25μA Bereitschaftsstrom (typisch)
 11mA aktiver gelesener Strom (typisch)
 Ausdauer: 100.000 Programm-/Löschenzyklen pro Seitenminimum
 Datenzurückhalten: 20 Jahre
 stimmt mit voller industrieller Temperaturspanne überein
Verpackenwahlen  Grüns (Pb/Halide-free/RoHS konform)
 8 SOIC (0,150" breit) führen
 8 Auflage ultradünnes DFN (5 x 6 x 0.6mm)
 9 Ballc$chip-skala BGA (5 x 5 x 1.2mm)
