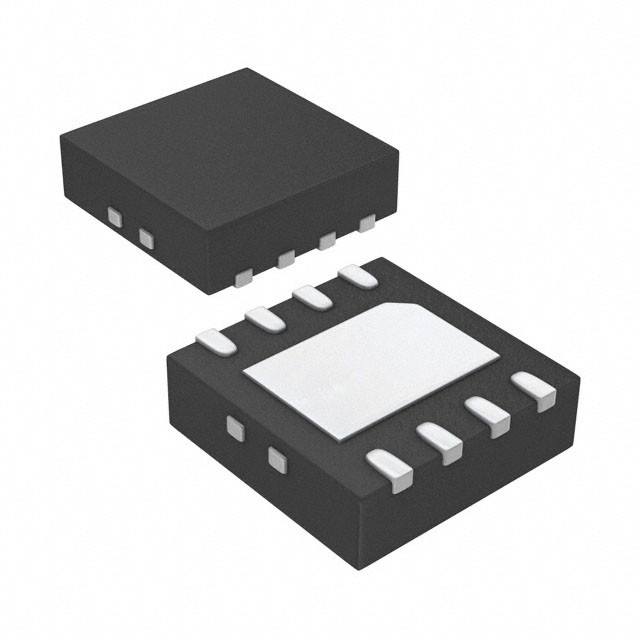

AT26DF161A-MU IC FLASH 16MBIT SPI 70MHZ 8VDFN Renesas Design Deutschland GmbH

Beschreibung

The AT26DF161A is a serial interface Flash memory device designed for use in a wide variety of high-volume consumer-based applications in which program code is shadowed from Flash memory into embedded or external RAM for executionDie flexible Löscharchitektur des AT26DF161A mit einer Löschgranularität von nur 4 Kbyte macht ihn auch für die Datenspeicherung ideal.zur Beseitigung der Notwendigkeit zusätzlicher EEPROM-Datenspeichergeräte.

Eigenschaften

• Einfach 2,7 V - 3,6 V Versorgung
• Kompatibel mit der seriellen Peripherieoberfläche (SPI)
Unterstützung der SPI-Modi 0 und 3
• 70 MHz maximale Taktfrequenz
• Flexible und einheitliche Löscharchitektur
4 Kbyte-Blöcke
32 Kbyte-Blöcke
️ 64-Kbyte-Blöcke
– Full Chip Erase
• Individueller Sektorschutz mit globaler Schutz-/Unschutzfunktion
32 64-Kbyte-Physikalische Sektoren
• Hardware-gesteuerte Sperrung geschützter Sektoren
• Flexibile Programmiermöglichkeiten
Bytes/Seitenprogramm (1 bis 256 Bytes)
 Fähigkeit für den Sequenzprogrammmodus
• Automatische Überprüfung und Meldung von Löschungen/Programmausfällen
• JEDEC-Standard für Hersteller- und Geräte-ID-Leseverfahren
• Niedriges Energieverbrauch
5 mA Aktiver Lesestrom (typisch)
– 10 µA Deep Power-down Current (Typical)
• Langlebigkeit: 100.000 Programm-/ Löschzyklen
• Datenspeicherung: 20 Jahre
• entspricht dem vollen industriellen Temperaturbereich
• Industrie-Standard Grün (Pb-/halogenfrei/RoHS-konform) Paketoptionen
- 8 Leiter SOIC (150 Mil und 200 Mil breit)
️ 8-kontaktierte MLF (5 x 6 mm)
