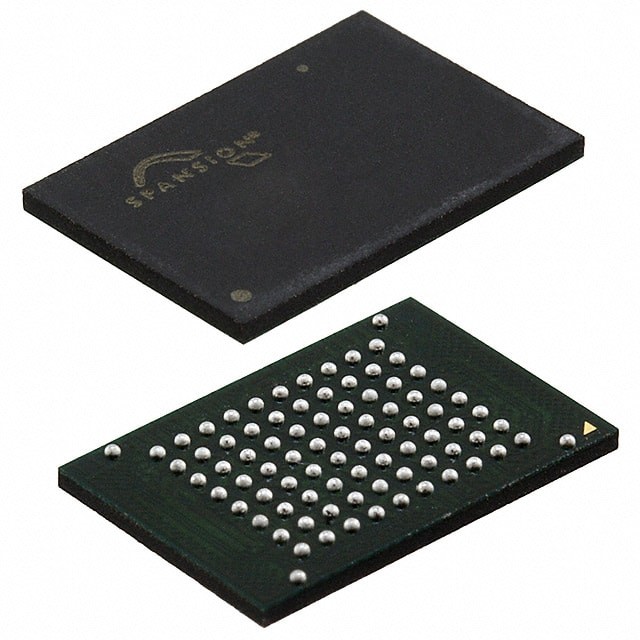

S29WS064RABBHW010 IC FLASH 64MBIT PARALLEL 84FBGA Cypress Semiconductor Corp.

Allgemeine Beschreibung

Die Spansion S29WS256/128/064N sind MirrorbitTM Flash-Produkte, die auf 110 nm Prozesstechnologie hergestellt wurden.Diese Burst-Modus-Flash-Geräte sind in der Lage, gleichzeitige Lese- und Schreiboperationen mit Null-Latenz auf zwei separaten Banken mit separaten Daten- und Adresspins durchzuführenDiese Produkte können bis zu 80 MHz laufen und verwenden eine einzelne VCC von 1,7 V bis 1,95 V, was sie ideal für die heutigen anspruchsvollen drahtlosen Anwendungen mit höherer Dichte macht.bessere Leistung und geringerer Stromverbrauch.

Unterscheidungsmerkmale

■ Einfaches Lesen/Programmieren/Löschen von 1,8 V (1.70­1,95 V)
■ 110 nm MirrorBitTM-Technologie
■ Simultanes Lesen/Schreiben mit Null
Verzögerung
■ 32-Wörter-Schreibpuffer
■ Architektur aus 16/8/4 Banken
Wörter für WS256N/128N/064N
■ Vier 16 Kword­Sektoren sowohl oben als auch unten
Speicher-Array
■ 254/126/62 64 Kword-Sektoren (WS256N/128N/
064N)
■ Programmierbare Lesearten
Linieär für 32, 16 oder 8 Wörter
ohne Umwicklung
¢ Kontinuierlicher Sequenzlesemodus
■ SecSiTM (Secured Silicon)
von jeweils 128 Wörtern für Fabrik und Kunden
■ 20-jährige Aufbewahrung der Daten (typisch)
■ Radfahrt Ausdauer: 100.000 Fahrräder pro Sektor
(typisch)
■ RDY-Ausgabe gibt die Daten an, die dem System zur Verfügung stehen
■ Kommando-Satz kompatibel mit JEDEC (42.4)
Standard
■ Hardwareschutz (WP#) von oben und unten
Sektoren
■ Konfiguration mit zwei Stiefelbereichen (oben und unten)
■ Angebotene Pakete
¢ WS064N: 80 Kugel FBGA (7 mm x 9 mm)
¢ WS256N/128N: 84 Kugel FBGA (8 mm x 11,6 mm)
■ Niedrige VCC-Schreibhemmer
■ Persistente und Passwortmethoden
Sektorschutz
■ Schreibstatusbits geben Programm und
Abschluss des Löschvorgangs
■ Unterbrechen und Wiederaufnehmen von Befehlen für Programm und
Löschvorgänge
■ Schließen Sie den Befehl des Bypass-Programms zum Verringern
Zeit der Programmierung
■ synchroner oder asynchroner Programmbetrieb,
unabhängig von den Einstellungen des Registrierungsregisters für die Explosionskontrolle
■ ACC-Eingabe-Pin zur Verkürzung der Produktionszeit
■ Unterstützung für eine gemeinsame Flash­Schnittstelle (CFI)
■ Industrielle Temperaturbereiche (Kontaktfabrik)
