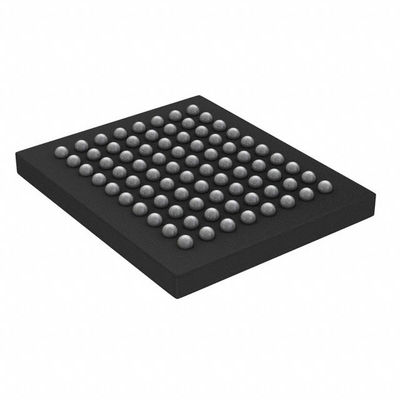

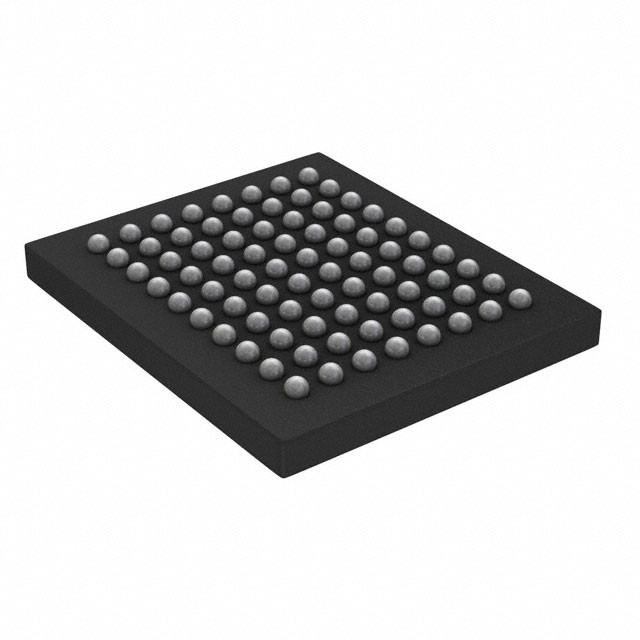

S29CD016J0MFAM010 IC FLASH 16MBIT PAR 56MHZ 80FBGA Infineon Technologies

Allgemeine Beschreibung

Die S29CD-G Flash-Familie ist eine Burst-Modus, Dual Boot, Simultaneous Read/Write-Familie von Flash-Speichern mit VersatileI/OTM, die auf 170 nm Prozesstechnologie hergestellt wird.

Unterscheidungsmerkmale

Vorteile der Architektur
■ Simultanes Lesen und Schreiben
- Daten aus einer Bank beim Löschen lesen
Programmfunktionen in anderen Banken
- Null Verzögerung zwischen Lese- und Schreiboperationen
Zwei Bankenarchitekturen: Große Bank/Kleine Bank
75% bis 25%
■ Benutzerdefinierter x32 Datenbus
■ Doppelboot-Block
¢ Ober- und Unterstückssektoren in derselben Anlage
■ Flexibile Sektorarchitektur
CD032G: Acht 2K Doppelwort, 62 16K
Double Word und acht 2K Double Word Sektoren
CD016G: 8 2K Doppelwort, 32 16K
Double Word und acht 2K Double Word Sektoren
■ Sicherer Siliziumsektor (256 Bytes)
- Fabrik gesperrt und identifizierbar: 16 Bytes für sicher,
Zufällige Fabrik elektronische Seriennummer; auch bekannt
als elektronische Kennzeichnung
■ Fertigung auf 170 nm Prozesstechnik
■ Programmierbare Burst-Schnittstelle
- Schnittstellen zu allen Hochleistungsprozessoren
- Liniäre Ausbruchserfassung: 2, 4 und 8 doppelt.
Wort linearer Ausbruch mit oder ohne Umwicklung
■ Programmbetrieb
Erstellt synchrone und asynchrone Schriften
Operationen der Registrierung der Burst-Konfiguration
unabhängig
■ Einsatz einer einzigen Stromversorgung
Optimiert für 2,5 bis 2,75 Volt Lesen, Löschen und
Programmbetrieb
■ Kompatibilität mit den JEDEC-Normen (JC42.4)
- Software, die mit einer einzigen Stromversorgung Flash kompatibel ist
Rückwärtskompatibel mit AMD/Fujitsu Am29LV/
MBM29LV- und Am29F/MBM29F-Flashspeicher

Leistungsmerkmale

■ Leistungsstarker Lesezugang
¢ Erst-/Zufallszugangszeiten von 48 ns (32 Mb) und 54
ns (16 Mb)
¢ Aufschlagzeiten von 7,5 ns (32 Mb) oder 9 ns (16 Mb)
■ Ultra-niedriger Stromverbrauch
¢ Ausbruchmodus: 90 mA @ 75 MHz max.
Programm/Löschung: maximal 50 mA
Standby-Modus: CMOS: maximal 60 μA
■ 1 Million Schreibzyklen pro Branche typisch
■ 20 Jahre Aufbewahrung der Daten
■ Vielseitige Steuerung
- Erzeugt Datenausgangsspannungen und toleriert Daten
Eingangsspannungen, bestimmt durch die Spannung auf dem
VIO-Stift
- 1,65 V bis 3,60 V kompatible E/A-Signale

Funktionen der Software

■ Dauerhafter Sektorschutz
¢ Verknüpfungen einzelner Sektoren und Sektoren
Gruppen zur Verhinderung von Programm- oder Löschvorgängen
innerhalb dieses Sektors (erfordert nur Risikokapitalkernwerte)
■ Passwort-Sektorschutz
¢ Verknüpfungen einzelner Sektoren und Sektoren
Gruppen zur Verhinderung von Programm- oder Löschvorgängen
innerhalb dieses Sektors mit einem benutzerdefinierbaren 64-Bit-
Passwort
■ Unterstützung von Common Flash Interface (CFI)
■ Entriegeln des Bypass-Programms
¢ Verkürzt die Gesamtzeit der Programmierung bei der Ausgabe
mehrere Programmbefehlssequenzen
■ Daten# Umfragen und Wechselbits
¢ bietet eine Softwaremethode zur Erkennung von Programmen oder
Abschluss des Löschvorgangs

Hardwarefunktionen

■ Programm aussetzen/wieder aufnehmen und löschen aussetzen/
Weiterlesen
¢ Programm aussetzen oder Löschen von Operationen, um zu ermöglichen
Lesen, Programmieren oder Löschen in derselben Bank
■ Hardware-Reset (RESET#), bereit/beschäftigt# (RY/
BY#), und Schreibschutz (WP#)
■ ACC-Eingang
¢ Beschleunigt die Programmierzeit für einen höheren Durchsatz
während der Systemproduktion
■ Paketoptionen
️ 80-Pin-PQFP
- 80 Kugeln - BGA
¢ auch Pb-freie Paketoption verfügbar
— Known Good Die
