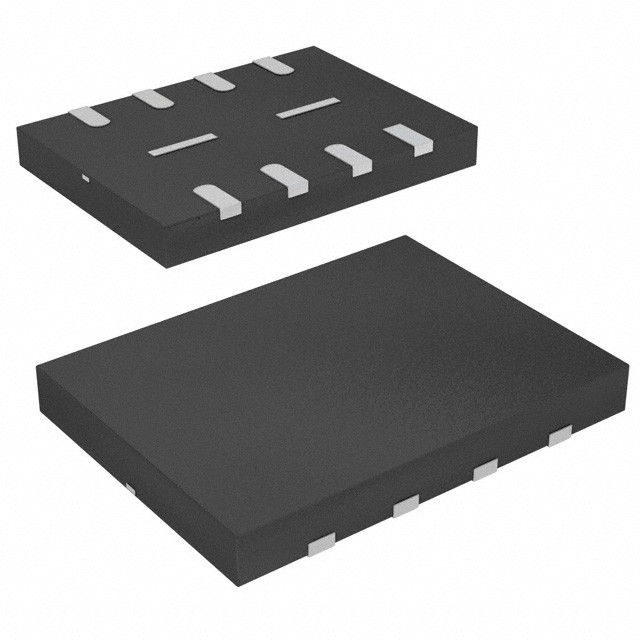

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Electronics

Generell beschrieben

Der W25Q16DW (16M-Bit) Serial Flash-Speicher bietet eine Speicherlösung für Systeme mit begrenztem Platz, Pins und Leistung.Die 25Q-Serie bietet Flexibilität und Leistung weit über die normalen Serial Flash-Geräte hinausSie eignen sich ideal für das Shadowing von Codes an den RAM, die Ausführung von Codes direkt aus dem Dual/Quad SPI (XIP) und die Speicherung von Sprache, Text und Daten.95 V Stromversorgung mit einem Stromverbrauch von nur 4 mA bei aktiver Leistung und 1 μA bei AusfallAlle Geräte werden in platzsparenden Paketen angeboten.
Das W25Q16DW-Array ist in 8.192 programmierbare Seiten von jeweils 256 Bytes organisiert. Bis zu 256 Bytes können gleichzeitig programmiert werden. Seiten können in Gruppen von 16 gelöscht werden (4KB Sektor löschen),Gruppen von 128 (32KB Block löschen)Die W25Q16DW hat 512 löschbare Sektoren und 32 löschbare Blöcke.Die kleinen 4KB-Sektoren ermöglichen eine größere Flexibilität bei Anwendungen, die Daten- und Parameterspeicherung erfordern. (siehe Abbildung 2.)
Der W25Q16DW unterstützt die Standard-Serial Peripheral Interface (SPI), Dual/Quad I/O SPI sowie den 2-Uhr-Instruktionszyklus Quad Peripheral Interface (QPI): Serial Clock, Chip Select,Seriendaten I/O0 (DI), I/O1 (DO), I/O2 (/WP) und I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsDiese Übertragungsgeschwindigkeiten übertreffen die Standard-Asynchronen 8- und 16-Bit-Parallel-Flash-Speicher.Der kontinuierliche Lese-Modus ermöglicht einen effizienten Speicherzugriff mit nur 8 Stunden Anweisungs-Overhead, um eine 24-Bit-Adresse zu lesen, wodurch ein echter XIP (Execute in place) Betrieb möglich ist.
Ein Hold-Pin, ein Write-Protect-Pin und ein programmierbarer Schreibschutz mit oberster oder unterster Array-Steuerung bieten zusätzliche Steuerungsflexibilität.Das Gerät unterstützt die JEDEC-Standard-Hersteller- und Geräteidentifizierung, eine 64-Bit-Unique-Seriennummer und vier 256-Bytes-Sicherheitsregister.

Eigenschaften

• Familie der SpiFlash-Erinnerungen
W25Q16DW: 16M-Bit / 2M-Byte (2,097,152)
¢ Standard SPI: CLK, /CS, DI, DO, /WP, /Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Höchstleistungs-Serienblitz
️ 104MHz Standard/Dual/Quad SPI-Uhren
️ 208/416MHz-Äquivalent Dual/Quad SPI
¢ 50 MB/S kontinuierliche Datenübertragungsrate
Mehr als 100.000 Lösch-/Programmzyklen
¢ Aufbewahrung von Daten für mehr als 20 Jahre
• Effizienter “Continuous Reading” und QPI-Modus
Weiterlesen mit 8/16/32/64-Byte Wrap
¢ Nur 8 Stunden, um das Gedächtnis zu adressieren
Die Quad-Peripherie-Schnittstelle (QPI) reduziert
Anweisungshöchstkosten
- Ermöglicht einen echten XIP (Execute in Place) Betrieb
Übertrifft X16 Parallel Flash
• Niedrige Leistung, breiter Temperaturbereich
Einfach 1,65 bis 1,95 V

-40°C bis +85°C Betriebsbereich
• Flexible Architektur mit 4KB-Sektoren
¢ Uniform Sector Erase (4K-Bytes)
Einheitliche Blocklöschung (32K und 64K-Bytes)
Programmieren von 1 bis 256 Bytes pro programmierbarer Seite
Auslöschen/Programm aussetzen und wieder aufnehmen
• Erweiterte Sicherheitsfunktionen
¢ Software- und Hardware-Schreibschutz
️ Schutz der Ergänzungs-Array oben/unten, 4KB
️ Stromversorgungsabschaltung und OTP-Schutz
¢ 64-Bit-Einzigartiges ID für jedes Gerät
4X256-Bytes-Sicherheitsregister mit OTP-Sperren

• Raumwirksame Verpackungen
️ 8-Pin-SOIC 150/208-mil
️ 8-Pad WSON 6x5-mm, USON 4x3-mm
8 Kugeln WLBGA
– 16-pin SOIC 300-mil
Kontakt Winbond für KGD und andere Optionen
