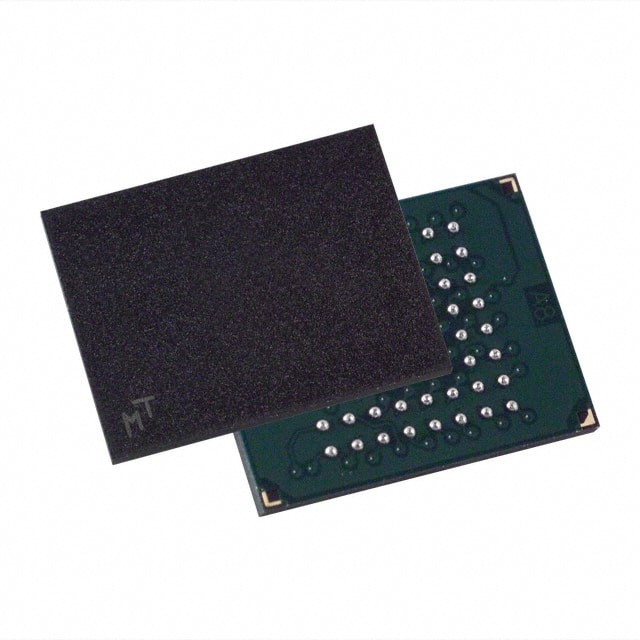

MT28F128J3FS-12 ET TR IC FLASH 128MBIT PARALLEL 64FBGA Micron Technology Inc.

Generell beschrieben

Der MT28F128J3 ist ein nichtflüchtiger, elektrisch löschbarer (Flash), programmierbarer Speicher mit 134217,728 Bits organisiert als 16,777,218 Bytes (8 Bits) oder 8,388,608 Wörter (16 Bit). Dieses 128 Mb-Gerät ist in 128 KB Löschblöcken organisiert. Das MT28F640J3 enthält 67,108,864 Bits organisiert als 8,388,608 Bytes (8 Bits) oder 4,194Dieses 64 Mb-Gerät ist in 64 128 KB- Löschblöcke organisiert.
Ebenso enthält der MT28F320J3 33,554,432 Bits organisiert als 4,194,304 Bytes (8 Bits) oder 2,097Dieses 32 Mb-Gerät ist in 32 128 KB- Löschblöcke organisiert.
Diese drei Geräte verfügen über eine Systemblockverriegelung. Sie verfügen auch über eine gemeinsame Flash-Schnittstelle (CFI), mit der Softwarealgorithmen für ganze Gerätefamilien verwendet werden können.Die Software ist geräteunabhängig, JEDEC-ID-unabhängig mit Vorder- und Rückwärtskompatibilität.

Eigenschaften

• x8/x16-Organisation
• 128 KB Löschblöcke (128 MB)
64 Blöcke mit 128 KB Löschbarkeit
Zweiunddreißig 128KB Löschblöcke (32Mb)
• VCC, VCCQ und VPEN-Spannungen:
2.7V bis 3,6V VCC-Betrieb
2.7V bis 3,6V oder 4,5V bis 5,5V* VCCQ-Betrieb
2.7V bis 3,6V oder 5V VPEN-Anwendungsprogrammierung
• Schnittstelle Asynchrone Seitenmodus lautet:
150ns/25ns Lesezugangszeit (128Mb)
120ns/25ns Lesezugangszeit (64Mb)
110ns/25ns Lesezugangszeit (32Mb)
• Erweiterte Datenschutzfunktion mit VPEN = VSS Flexible Sektorverriegelung Sektorlöschung/Programmverriegelung während des Stromwechsels
• Sicherheits-OTP-Block-Funktion Permanente Blockverriegelung (Kontaktfabrik für Verfügbarkeit)
• Industriestandardausgabe
• Eingänge und Ausgänge sind vollständig TTL-kompatibel
• Common Flash Interface (CFI) und skalierbares Kommando-Set
• Automatischer Schreib- und Lösch-Algorithmus
• Effektive Programmierzeit von 4,7 μs pro Byte mit Schreibpuffer
• 128-Bit-Schutzregister
Einzigartige Geräte-Identifizierung für 64-Bit-Geräte
64-Bit-benutzerprogrammierbare OTP-Zellen
• 100.000 ERASE-Zyklen pro Block
• Automatische Aufschiebungsoptionen:
Blockieren Löschen Aussetzen zum Lesen
Blockieren löschen Suspendieren zum Programm
Programm zum Lesen aussetzen
