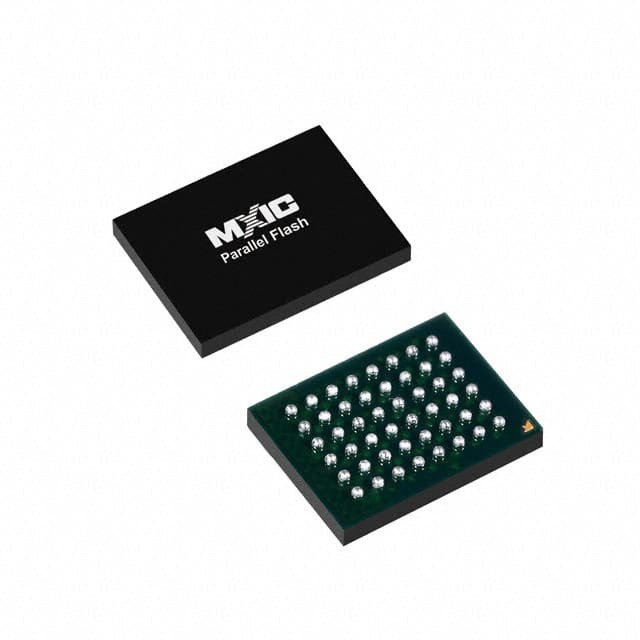

MX29LV800CTXEI-70G IC FLASH 8MBIT PARALLEL 48LFBGA Macronix

Die MX29LV160C T/B Produktfamilie wurde eingestellt. Die MX29LV160C T/B Produktfamilie wird für neue Designs nicht empfohlen. Die MX29LV160D T/B Produktfamilie ist der empfohlene Ersatz.Bitte beachten Sie das Datenblatt MX29LV160D T/B für die vollständigen Spezifikationen und Bestellinformationen., oder wenden Sie sich an Ihren lokalen Vertriebsmitarbeiter für weitere Unterstützung

Eigenschaften

Allgemeine Merkmale
• Umschaltbar im Byte/Word-Modus:
- 524.288 x8 / 262.144 x16 (MX29LV400C)
- Einer.048,576 x8 / 524,288 x16 (MX29LV800C)
- Zwei.097,152 x 8 / 1,048,576 x16 (MX29LV160C)
• Sektorstruktur
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- Bereitstellt die Funktion zum Schutz des Sektors, um das Programm zu verhindern oder den Betrieb im geschützten Sektor zu löschen
- Gibt Chip Unschutz-Funktion, um Code ändern zu ermöglichen
- Bereitstellt eine temporäre Sektoren-Unschutzfunktion für Codewechsel in einem zuvor geschützten Sektor
• Einsatz einer einzigen Stromversorgung
- 2,7 bis 3,6 Volt für das Lesen, Löschen und Programmieren
• Schließschutz bis 250mA von -1V bis Vcc + 1V
• Niedrige Vcc-Schreibhemmer: Vcc ≤ 1,4 V
• Kompatibel mit der JEDEC-Norm
- Pinout und Software, die mit einer einzigen Stromversorgung kompatibel ist
• Funktionell kompatibel mit dem Gerät MX29LV400B/MX29LV800B/MX29LV160B

Leistung

• Hochleistungsfähigkeit
- Schnelle Zugriffszeit: 45R (nur MX29LV400C und MX29LV800C), 55R/70/90ns
- Schnelle Programmzeit: 7 us/Wort typisch mit Beschleunigung
- Schnelle Löschzeit: 0,7 s/Sektor, 15 s/Chip (typisch MX29LV160C)
• Niedriger Stromverbrauch
- Niedriger aktiver Lesestrom: 10mA (typisch) bei 5MHz
- Niedriger Standby-Strom: 200nA (typisch)
• Mindestens 100.000 Löschungen pro Programmzyklus
• 20 Jahre Aufbewahrung der Daten

Software-Eigenschaften

• Löschen Unterbrechen/ Löschen Lebenslauf
- Unterbricht den Sektorlöschvorgang, um Daten aus einem anderen Sektor zu lesen oder zu programmieren, der nicht gelöscht wird
• Status Antwort
- Daten# Polling & Toggle Bit bieten die Erkennung des Programms und Löschen der Operation Abschluss
• Unterstützung von Common Flash Interface (CFI)

Hardware-Eigenschaften

• Bereit/besetzt# (RY/BY#) Ausgabe
- Bietet eine Hardware-Methode zum Erkennen des Programms und Löschen der Operation
• Hardware-Reset (RESET#) Eingabe
#NAME?

Verpackung

• 44-Pin-SOP
• 48-Pin-TSOP
• 48-Ball TFBGA
• 48-Ball LFBGA
• 48-Ball WFBGA
• 48-Ball-XFLGA
• Alle Geräte sind RoHS-konform
