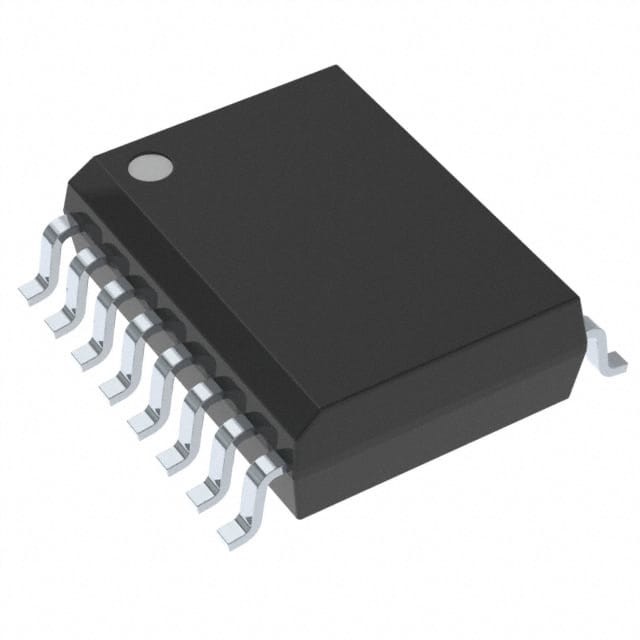

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon Technologies

Übersicht

Der Cypress CY14X101PA kombiniert eine 1 Mbit nvSRAM[1] mit einem voll ausgestatteten RTC in einer monolithischen integrierten Schaltung mit serieller SPI-Schnittstelle.Die eingebetteten nichtflüchtigen Elemente beinhalten die QuantumTrap-TechnologieDer SRAM bietet unendliche Lese- und Schreibzyklen, während die QuantumTrap-Zellen eine sehr zuverlässige nichtflüchtige Speicherung von Daten bieten.Die Datenübertragung vom SRAM auf die nichtflüchtigen Elemente (STORE-Betrieb) erfolgt automatisch bei Ausfall.. Beim Einschalten werden Daten aus dem nichtflüchtigen Speicher (RECALL-Operation) in den SRAM wiederhergestellt.

Eigenschaften

■ 1-Mbit nichtflüchtiger statischer Zufallsspeicher (nvSRAM)
️ Innerlich als 128 K × 8 organisiert
- STORE to QuantumTrap nichtflüchtige Elemente, die automatisch beim Herunterfahren (AutoStore) oder mit Hilfe der SPI-Anweisung (Software STORE) oder HSB-Pin (Hardware STORE) aktiviert werden
- RECALL auf SRAM, der beim Einschalten (Power Up RECALL) oder durch SPI-Anweisung (Software RECALL) eingeleitet wird
- Automatisches STORE bei Ausfall mit einem kleinen Kondensator
■ hohe Zuverlässigkeit
Unendliche Lese-, Schreib- und RECALL-Zyklen
1 Million STORE-Zyklen für QuantumTrap
Aufbewahrung der Daten: 20 Jahre bei 85 °C
■ Echtzeituhr (RTC)

¢ Wachhund-Timer
¢ Alarm mit programmierbarer Unterbrechung
Angabe des Ausfalls der Ersatzstromversorgung
️ Quadratwellen-Ausgang mit programmierbarer Frequenz (1 Hz, 512 Hz, 4096 Hz, 32,768 kHz)
¢ Kondensator- oder Batterie-Rücklauf für RTC
️ Sicherungsstrom von 0,45 μA (typisch)
■ 40 MHz und 104 MHz Hochgeschwindigkeits-Serielle Peripherie­Schnittstelle (SPI)
- 40 MHz Clockrate SPI Schreiben und Lesen mit Null-Zyklusverzögerung
- 104 MHz Clockrate SPI Schreiben und Lesen (mit speziellen Schnelllesebestimmungen)
Unterstützt SPI-Modus 0 (0, 0) und Modus 3 (1, 1)
■ SPI-Zugang zu speziellen Funktionen
¢ Nichtflüchtige Lagerstätte/Rückruf
️ 8-Byte Seriennummer
️ Hersteller-ID und Produkt-ID
- Schlafmodus
■ Schreibschutz
¢ Hardware-Schutz mit Schreibschutz-Pin (WP)
- Software-Schutz unter Verwendung der Anweisung Schreiben deaktivieren
- Software-Block-Schutz für 1/4, 1/2 oder ganze Array
■ Niedriger Stromverbrauch
Durchschnittlicher Wirkstrom von 3 mA bei 40 MHz
Durchschnittlicher Standbystrom von 250 μA
️ Schlafstrom von 8 μA
■ Industriestandardkonfigurationen
¢ Betriebsspannungen:
• CY14C101PA: VCC = 2,4 V bis 2,6 V
• CY14B101PA: VCC = 2,7 V bis 3,6 V
• CY14E101PA: VCC = 4,5 V bis 5,5 V


¢ Beschränkung der Verwendung gefährlicher Stoffe (RoHS)
