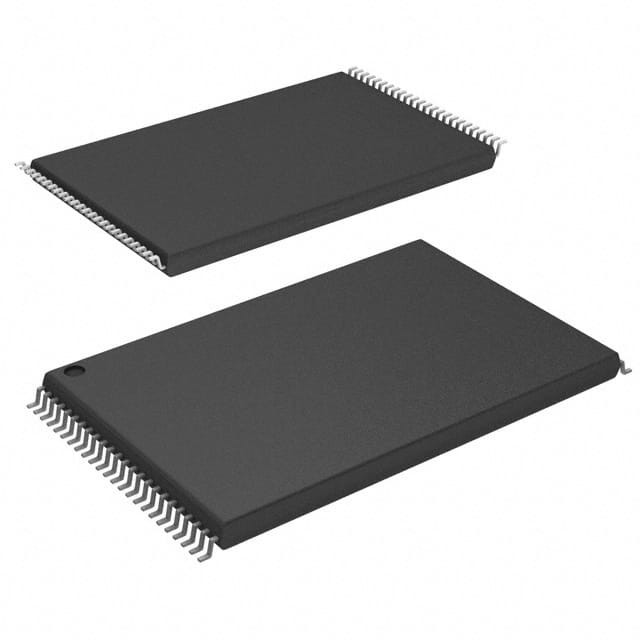

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Infineon Technologies

Allgemeine Beschreibung

Die Gerätefamilie S29GL-N ist ein 3,0-Volt-Flash-Speicher mit einer einzigen Leistung, der mit 110 nm MirrorBit-Technologie hergestellt wird.194,304 Wörter oder 8,388Das S29GL032N ist ein 32-Mb-Gerät, das in zwei Gruppen organisiert ist:097152 Wörter oder 4,194Je nach Modellnummer haben die Geräte nur einen 16-Bit-Datenbus oder einen 16-Bit-Datenbus, der auch mit der BYTE#-Eingabe als 8-Bit-Datenbus funktionieren kann.Die Geräte können entweder im Host-System oder in Standard-EPROM-Programmierern programmiert werden.

Unterscheidungsmerkmale

Architektonische Vorteile
■ Einsatz einer einzigen Stromversorgung
■ Hergestellt auf 110 nm MirrorBit-Prozesstechnologie
■ Sicherte Siliziumsektorregion
- 128 Wörter/256 Bytes Sektor für eine dauerhafte, sichere Identifizierung durch eine 8-Wörter/16-Bytes-Zufalls-elektronische Seriennummer, die über eine Befehlsfolge zugänglich ist
¢ Programmiert und gesperrt in der Fabrik oder vom Kunden
■ Flexibile Sektorarchitektur
64 Mb (einheitliche Sektormodelle): 128 32 Kword (64 KB)
64 Mb (Boot-Sektormodelle): 127 32 Kword (64 KB) Sektoren + acht 4Kword (8 KB) Boot-Sektoren
32 Mb (einheitliche Sektormodelle): 64 Sektoren
32 Mb (Boot-Sektormodelle): 63 32Kword (64 KB) -Sektoren + acht 4Kword (8 KB) -Boot-Sektoren
■ Verstärkte Vielseitigkeit/OTM-Kontrolle
Alle Eingangs- und Ausgangsstufen (Adresse, Steuerung und DQ-Eingangsstufen) werden durch die Spannung am VIO-Eingang bestimmt.
■ Kompatibilität mit den JEDEC-Normen
¢ Bietet Pinout- und Software-Kompatibilität für Single-Power-Supply-Flash und überlegenen versehentlichen Schreibschutz
■ 100 000 Löschzyklen pro Branche
■ 20-jährige Aufbewahrung von Daten

Leistungsmerkmale

■ hohe Leistung
¢ 90 ns Zugriffszeit
️ 8-Wort/16-Byte-Seiten-Lesepuffer
¢ 25 ns Lesezeit der Seite
- 16-Wort/32-Byte-Schreibpuffer, der die Gesamtprogrammierungszeit für mehrfach-Wort-Updates verkürzt

■ Niedriger Stromverbrauch

¢ 25 mA typischer Anfangslesestrom, 1 mA typischer Seitenlesestrom
Typische Lösch-/Programmströmung von 50 mA
1 μA typischer Standby-Strom
■ Paketoptionen
48-Pin-TSOP
️ 56-Pin-TSOP
- 64 Kugeln - BGA
- 48-Ball-Fine-Pitch-BGA

Software- und Hardwarefunktionen

■ Funktionen der Software
¢ Erweiterter Sektorschutz: bietet dauerhaften Sektorschutz und Passwort-Sektorschutz
¢ Programm suspendieren und wieder aufnehmen: Lesen Sie andere Sektoren vor Abschluss der Programmierung

Daten#-Umfrage und Wechselbits geben Status an
CFI-konform (Common Flash Interface): ermöglicht es dem Host-System, mehrere Flash-Geräte zu identifizieren und aufzunehmen
- Der Befehl "Unlock Bypass Program" verkürzt die Zeit für die Programmierung von mehreren Wörtern
■ Hardware-Eigenschaften
¢ WP#/ACC-Eingabe beschleunigt die Programmierzeit (wenn eine hohe Spannung angewendet wird) für einen größeren Durchsatz während der Systemproduktion.Schützt den ersten oder letzten Sektor unabhängig von den Einstellungen für den Sektorschutz auf einheitlichen Sektormodellen
¢ Hardware-Reset-Eingabe (RESET#) setzt Gerät zurück
️ Bereit/Betriebs#-Ausgabe (RY/BY#) erkennt Programm- oder Löschzyklusvollendung
