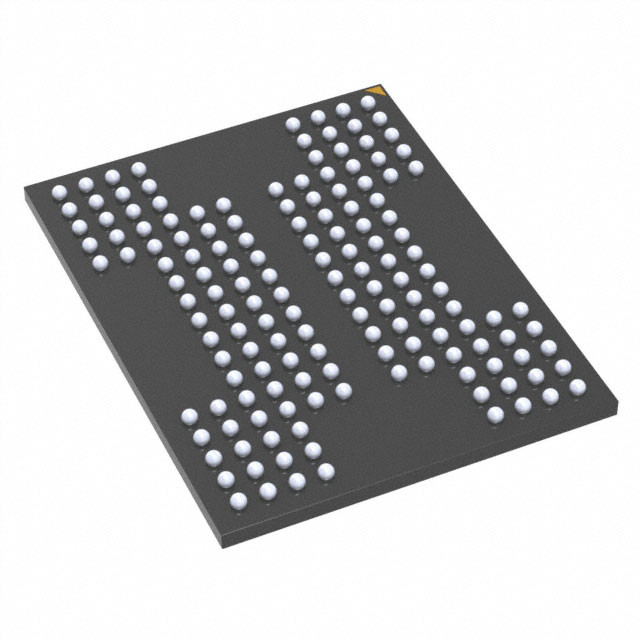

MT29F128G08CBCABH6-6:A TR IC FLASH 128GBIT PAR 152VBGA Micron Technology Inc.

Allgemeine Beschreibung

Micron NAND Flash-Geräte verfügen über eine asynchrone Datenoberfläche für leistungsstarke E/A-Operationen.Es gibt fünf Steuerungssignale, die zur Implementierung der asyn chronous Datenoberfläche verwendet werden: CE#, CLE, ALE, WE# und RE#. Zusätzliche Signale steuern den Schreibschutz der Hardware (WP#) und überwachen den Gerätestatus (R/B#).

Eigenschaften

• Offene NAND-Flash-Schnittstelle (ONFI) in Übereinstimmung mit 2.2
• Mehrstufige Zelltechnologie (MLC)
• Organisation
️ Seitengröße x8: 8640 Bytes (8192 + 448 Bytes)
Blockgröße: 256 Seiten (2048K + 112K Bytes)
Flugzeuggröße: 2 Flugzeuge x 2048 Blöcke pro Flugzeug
¢ Gerätegröße: 64 GB: 4096 Blöcke;
128 GB: 8192 Blöcke;
256 GB: 16.384 Blöcke;
512Gb: 32.786 Blöcke
• Synchrone E/A-Leistung
- bis zum synchronen Zeitmodus 5
¢ Uhrzeit: 10ns (DDR)
¢ Lesen/Schreiben-Durchsatz pro Pin: 200 MT/s
• Asynchrone E/A-Leistung
- bis zum asynchronen Zeitmodus 5
- Ich weiß.
TRC/tWC: 20 ns (MIN)
• Leistung des Arrays
Lesezeit: 50 μs (MAX)
¢ Programmseite: 1300 μs (TYP)
- Löschblock: 3 ms (TYP)
• Betriebsspannungsbereich
¢ VCC: 2,7 ¢ 3,6 V
VCCQ: 1,7V1,95V, 2,7V3,6V
• Befehlssatz: ONFI NAND Flash-Protokoll
• Erweiterte Befehlssätze
️ Cache des Programms
– Read cache sequential
Lese Cache zufällig
Einmalprogrammierbarer (OTP) Modus
¢ Kommandos für mehrere Ebenen
¢ Mehrfachbetrieb mit mehreren LUN
– Read unique ID
– Copyback
• Der erste Block (Blockadresse 00h) gilt bei Versand
Für die erforderliche minimale ECC siehe
Fehlermanagement (Seite 109).
• Reset (FFh) als erster Befehl nach dem Anschalten erforderlich
auf
• Betriebsstatus-Byte liefert eine Softwaremethode für
Ermittlung
¢ Abschluss der Operation
– Pass/fail condition
️ Schreibschutzstatus
• Datenstrobossignale (DQS) liefern eine Hardwaremethode
für die Synchronisierung von Daten DQ im synchronen
Schnittstelle
• Im Flugzeug unterstützte Kopiervorgänge
von dem Daten gelesen werden
• Qualität und Verlässlichkeit
Aufbewahrung der Daten: 10 Jahre
¢ Langlebigkeit: 5000 Programm-/ Löschzyklen
• Betriebstemperatur:
️ Handelsgewerbe: 0°C bis +70°C
Industrie (IT): von 40 °C bis + 85 °C
• Paket
LGA mit 52 Pads
48-Pin-TSOP
- 100 Kugeln BGA
