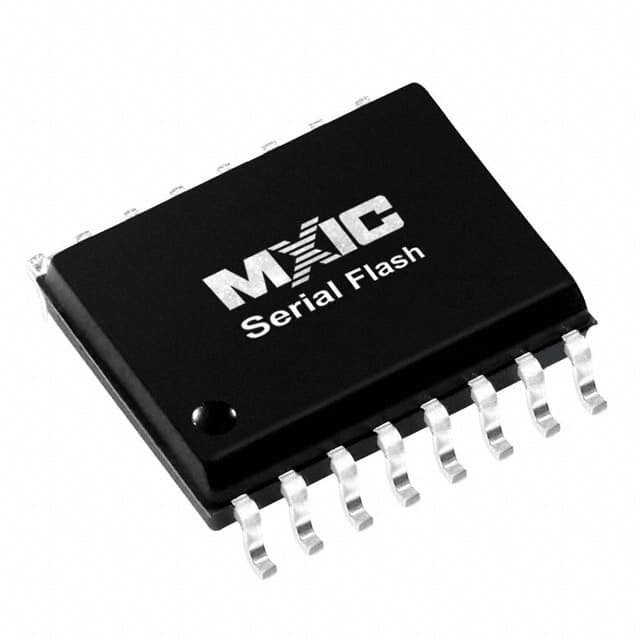

MX25L6406EMI-12G IC FLASH 64MBIT SPI 86MHZ 16SOP Macronix

Generell beschrieben

Das Gerät verfügt über eine serielle Peripherieoberfläche und ein Softwareprotokoll, das den Betrieb auf einem einfachen 3-drahtigen Bus ermöglicht.und eine Seriendatenleistung (SO). Der serielle Zugriff auf das Gerät wird durch CS#-Eingabe aktiviert.

Eigenschaften

Allgemeine
• Einsatz einer einzigen Stromversorgung
- 2,7 bis 3,6 Volt für das Lesen, Löschen und Programmieren
• Serielle Peripherie-Schnittstelle kompatibel -- Modus 0 und Modus 3
• 67,108,864 x 1-Bit-Struktur oder 33,554,432 x 2 Bit (Dual Output Mode) Struktur
• 2048 gleiche Sektoren mit jeweils 4K-Byte
- Jeder Sektor kann einzeln gelöscht werden.
• 128 gleiche Blöcke mit jeweils 64K Bytes
- Jeder Block kann einzeln gelöscht werden.
• Programmfähigkeit
- Baustein
- Seitenausgabe (256 Bytes)
• Schließschutz bis 100mA von -1V bis Vcc +1V

Leistung

• Hochleistungsfähigkeit
- Schnelle Zugriffszeit: 86MHz Serienuhr
- Serienuhr im Dual-Output-Modus: 80MHz
- Schnelle Programmzeit: 1,4 ms (typisch) und maximal 5 ms (maximal) pro Seite
- Byte-Programmzeit: 9 us (typisch)
- Schnelle Löschzeit: 60 ms (typisch) / Sektor; 0,7 s (typisch) / Block
• Niedriger Stromverbrauch
- Niedriger aktiver Lesestrom: 25mA (max.) bei 86MHz
- Niedriger aktiver Programmierstrom: 20 mA (max.)
- Niedriger aktiver Löschstrom: 20 mA (max.)
- Niedriger Standby-Strom: 50uA (max.)
- Tiefschaltmodus 5 uA (typisch)
• Typische 100.000 Löschzyklen pro Programm
• 20 Jahre Aufbewahrung der Daten
