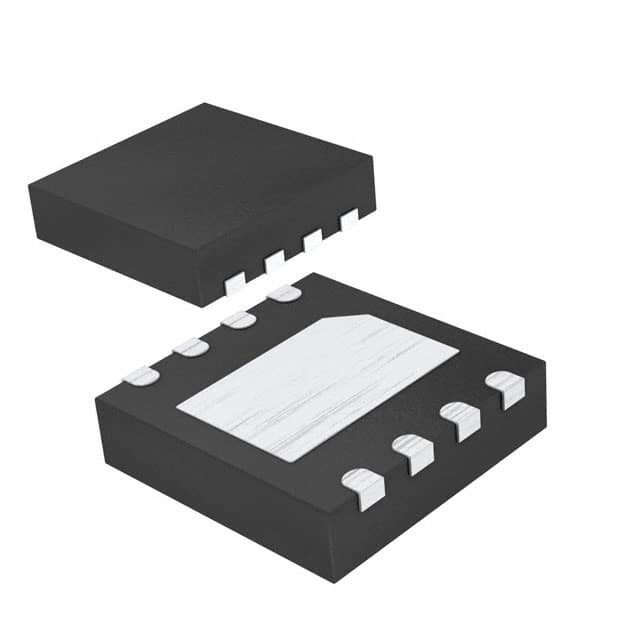

IS25LP128-JKLE IC FLASH 128MBIT SPI/QUAD 8WSON ISSI, Integrierte Siliziumlösung Inc.

Generell beschrieben

Die IS25LQ016 sind 16-Mbit-Flash-Speicher für die serielle Peripherieoberfläche (SPI), die einen, zwei oder vier Ausgänge liefern.und 104 MHz bei schneller Ablesung (Quad-Ausgang 100 MHz)Die Geräte verwenden eine einzige Niederspannungs-Stromversorgung im Bereich von 2,3 Volt bis 3,6 Volt, um Lese-, Lösch- und Programmvorgänge durchzuführen.Die Geräte können in Standard-EPROM-Programmierern programmiert werden.

Eigenschaften

• Einsatz einer einzigen Stromversorgung
- Niedrigspannungsbereich: 2,3 V - 3,6 V
• Organisation des Gedächtnisses
- IS25LQ016: 2048K x 8 (16 Mbit)
• Kosteneffiziente Sektor-/Block-Architektur
- 16Mb: Einheitliche 4KByte-Sektoren / 32 einheitliche 64KByte-Blöcke
• Kompatibel mit der seriellen Peripherieoberfläche (SPI)
- Unterstützt Single-, Dual- oder Quad-Output
- Unterstützt SPI-Modi 0 und 3
- Höchstgeschwindigkeit von 50 MHz bei normalen Ablesungen
- Höchstgeschwindigkeit 104 MHz für schnelles Lesen
- Höchstgeschwindigkeitsäquivalent 208 MHz Dual SPI
- Maximal 400 MHz-Klockfrequenzäquivalent Quad SPI
• Betrieb des Byte-Programms
- Typisch 10 US/Byte
• Seiteprogramm (bis zu 256 Bytes)
- Maximal 0,7 ms pro Programmseite
• Sektor-, Block- oder Chiplöschvorgang
- Sektorlöschung (4KB) -> 150ms (Typ)
- Blocklöschung (64KB) -> 500ms (Typ)
- Chip Löschen -> 5s (Typ)
• Niedriger Stromverbrauch
- Maximal 12 mA aktiver Lesestrom
- Maximal 20 mA Programm-/ Löschstrom
- Maximal 30 uA Standbystrom
• Hardware-Schreibschutz
- Schützen und deaktivieren Sie das Gerät vor Schreibvorgängen mit Write Protect (WP#) Pin
• Software-Schreibschutz
- Die Block Protect (BP3, BP2, BP1, BP0) -Bits ermöglichen es, einen Teil oder den gesamten Speicher als nurlesbar zu konfigurieren
• Hohe Produktbeständigkeit
- Garantierte 100 000 Programm-/ Löschzyklen pro Sektor
- Aufbewahrung der Daten für mindestens 20 Jahre
• Industriestandard-Pin-out und Packung
- 8-Pin 208 Mil SOIC
- 8-Kontakt-WSON
- Das ist PDIP.
- 8-Pin 208mil VSOP
- Bleifrei (Pb-frei) Packung
• Zusätzliche 256-Byte-Sicherheitsinformationen einmaliger programmierbarer Bereich (OTP)
• Spezielle Schutzfunktion
- Sicherheitsschutzfunktion (Anlage 1)
- Funktion zur Abschließung des Sektors (Anlage 2)
