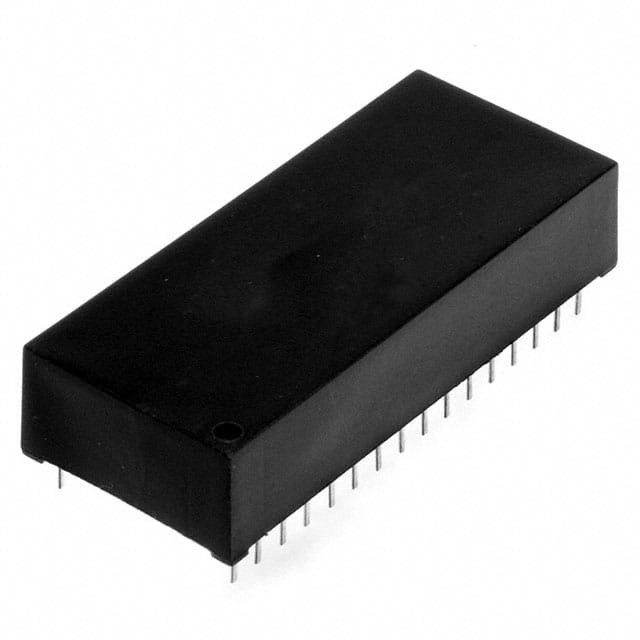

DS1245AB-70+ IC NVSRAM 1MBIT PARALLEL 32EDIP Analog Devices Inc./Maxim Integrated

Beschreibung

Die DS1245 1024k Nonvolatile SRAMs sind 1,048,576 Bit, vollständig statische, nichtflüchtige SRAMs, organisiert als 131.072 Wörter von 8 Bit.Jeder vollständige NV-SRAM verfügt über eine eigenständige Lithium-Energiequelle und eine Steuerungsschaltung, die VCC ständig auf eine außerhalb der zulässigen Bedingungen überwacht.. Wenn ein solcher Zustand auftritt, wird die Lithium-Energiequelle automatisch eingeschaltet und der Schreibschutz ist bedingungslos aktiviert, um Datenkorruption zu verhindern.DS1245-Geräte mit DIP-Paket können anstelle von bestehenden 128k x 8 statischen RAMs verwendet werden, die direkt dem beliebten 32-Pin-DIP-Standard entsprechen. Die DS1245-Geräte im PowerCap-Modulpaket sind direkt auf die Oberfläche zu montieren und werden normalerweise mit einem DS9034PC PowerCap gepaart, um ein komplettes Nonvolatile SRAM-Modul zu bilden.Es gibt keine Begrenzung für die Anzahl der Schreibzyklen, die ausgeführt werden können, und keine zusätzliche Unterstützungsschaltung ist für die Mikroprozessor-Schnittstelle erforderlich.

Eigenschaften

■ 10 Jahre Mindestdatenspeicherung bei Abwesenheit einer externen Stromversorgung
■ Daten werden bei Stromausfall automatisch geschützt
■ Ersetzt 128k x 8 flüchtige statische RAM, EEPROM oder Flash-Speicher
■ Unbegrenzte Schreibzyklen
■ CMOS mit geringer Leistung
■ Lese- und Schreibzugangszeiten von 70 ns
■ Die Lithium-Energiequelle wird elektrisch abgeschaltet, um die Frische zu bewahren, bis zum ersten Stromansatz
■ Voller ±10% VCC-Betriebsbereich (DS1245Y)
■ Optional ±5% VCC-Betriebsbereich (DS1245AB)
■ Optionale industrielle Temperaturbereiche von -40°C bis +85°C, bezeichnet als IND
■ JEDEC-Standard 32-Pin-DIP-Paket
■ PowerCap-Modul (PCM) - Paket
- Modul, das direkt auf der Oberfläche montiert werden kann
- Ersetzbare Schnaps-on PowerCap bietet Lithium-Backup-Batterie
- Standardisierte Pinout für alle nichtflüchtigen SRAM-Produkte
