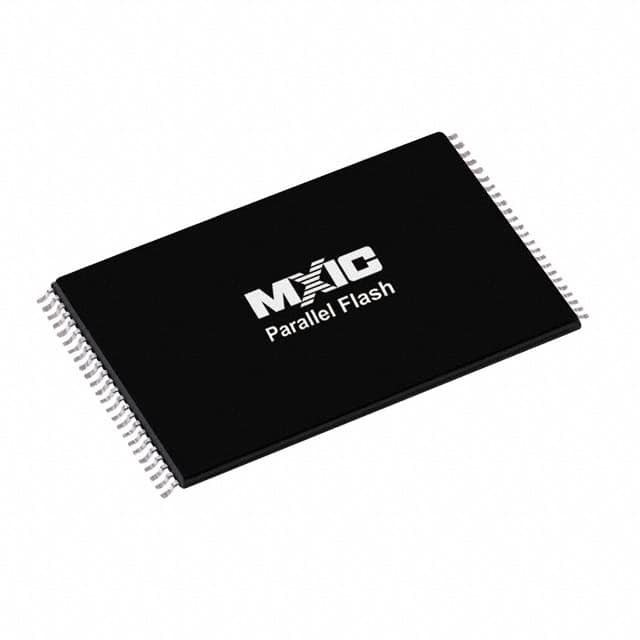

MX29F200CBTI-70G IC FLASH 2MBIT PARALLEL 48TSOP Macronix

Eigenschaften

Allgemeine Merkmale
• Einsatz einer einzigen Stromversorgung
- 4,5 bis 5,5 Volt für das Lesen, Löschen und Programmieren
• 262.144 x 8 / 131.072 x 16 wechselbar
• Boot-Sektor-Architektur
- T = oberer Stiefelbereich
- B = Unterer Stiefelbereich
• Sektorstruktur
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 und 64K-Byte x 3
• Sektorschutz
- Hardwaremethode zur Deaktivierung einer beliebigen Kombination von Sektoren aus Programm- oder Löschvorgängen
- Ein temporärer Sektor ohne Schutz erlaubt Codeänderungen in bisher gesperrten Sektoren.
• Schließschutz bis 100mA von -1V bis Vcc + 1V
• Kompatibel mit der JEDEC-Norm
- Pinout und Software, die mit einer einzigen Stromversorgung kompatibel ist

Leistung
• Hochleistungsfähigkeit
- Zugangszeit: 70/90 ns
- Byte/Word-Programmzeit: 9 us/11 us (typisch)
- Löschzeit: 0,7 s/Sektor, 4 s/Chip (typisch)
• Niedriger Stromverbrauch
- Niedriger aktiver Lesestrom: 40mA (maximal) bei 5MHz
- Niedriger Standby-Strom: 1 uA (typisch)
• Mindestens 100.000 Löschungen pro Programmzyklus
• 20 Jahre Aufbewahrung der Daten

Software-Eigenschaften

• Löschen Unterbrechen/ Löschen Lebenslauf
- Unterbricht den Sektorlöschvorgang, um Daten aus einem anderen Sektor zu lesen oder zu programmieren, der nicht gelöscht wird
• Status Antwort
- Daten# Polling & Toggle Bit bieten die Erkennung des Programms und Löschen der Operation Abschluss

Hardware-Eigenschaften
• Bereit/besetzt# (RY/BY#) Ausgabe
- Bietet eine Hardware-Methode zum Erkennen des Programms und Löschen der Operation
• Hardware-Reset (RESET#) Eingabe
