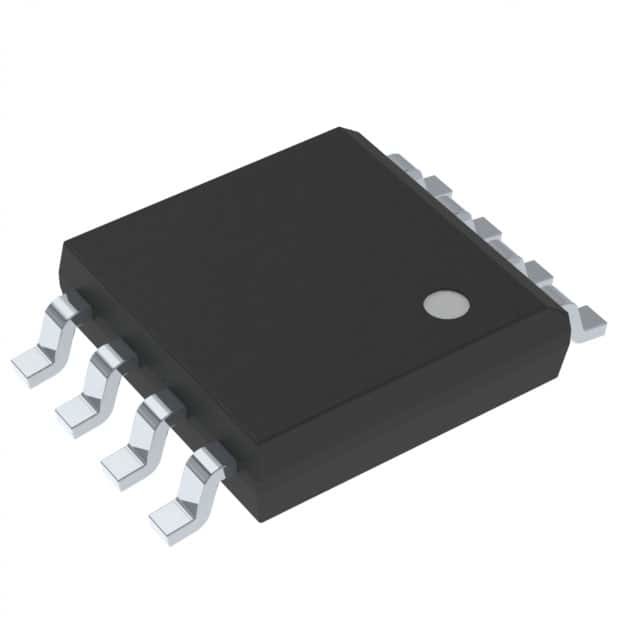

AT45DB041E-SHN-T IC FLASH 4MBIT SPI 85MHZ 8SOIC Renesas Design Deutschland GmbH

[Annahme durch die Kommission]

Beschreibung

Der AT45DB041E ist ein Flash-Speicher mit einem Sequenzzugang von mindestens 1,65 V mit serieller Schnittstelle, der sich ideal für eine Vielzahl von Anwendungen für digitale Sprache, Bild, Programmcode und Datenspeicherung eignet.Der AT45DB041E unterstützt auch die RapidS-Serienschnittstelle für Anwendungen, die einen sehr hohen Geschwindigkeitsbetrieb erfordernEs sind vier.194Der AT45DB041E enthält neben dem Hauptspeicher auch zwei SRAM-Puffer von je 256/264 Bytes.Die Puffer erlauben den Empfang von Daten, während eine Seite im Hauptspeicher neu programmiert wird.
Durch die Verknüpfung beider Puffer kann die Fähigkeit des Systems, einen kontinuierlichen Datenstrom zu schreiben, erheblich gesteigert werden.und E2PROM-Emulation (Bit- oder Byte-Veränderbarkeit) kann leicht mit einer in sich geschlossenen dreistufigen Lese-Änderungs-Schreiboperation verarbeitet werden.

Eigenschaften

● Einzelne 1,65 - 3,6 V-Versorgung
● Kompatibel mit der seriellen Peripherieoberfläche (SPI)
● Unterstützt SPI-Modi 0 und 3
● Unterstützt den Betrieb von RapidSTM
● Kontinuierliche Ablesbarkeit durch das gesamte Array
● Bis zu 85 MHz
● Niedrigleistungslesemöglichkeit bis 15 MHz
● Zeit von 6 ns bis zu einem Ausgang (tV)
● Benutzerkonfigurierbare Seitengröße
● 256 Bytes pro Seite
● 264 Bytes pro Seite (Standard)
● Seitengröße kann für 256 Bytes vorkonfiguriert werden
● Zwei vollständig unabhängige SRAM-Datenpuffer (256/264 Bytes)
● Ermöglicht den Empfang von Daten während der Umprogrammierung des Hauptspeicherarrays
● Flexible Programmiermöglichkeiten
● Byte-/Seitenprogramm (1 bis 256/264 Bytes) direkt in den Hauptspeicher
● Buffer schreiben
● Buffer zum Hauptspeicher-Seitenprogramm
● Flexible Löschmöglichkeiten
● Seite löschen (256/264 Bytes)
● Löschen von Blöcken (2KB)
● Sektorlöschen (64KB)
● Chiplöschung (4-Mbits)
● Programmieren und Löschen Aufhalten/Wieder aufnehmen
● Erweiterte Hardware- und Software-Datenschutzfunktionen
● Schutz des einzelnen Sektors
● Einzelne Sektoren sind gesperrt, sodass jeder Sektor dauerhaft nur für Lesen verfügbar ist.
● 128-Byte, einmalig programmierbares Sicherheitsregister (OTP)
● 64 Bytes, die mit einer eindeutigen Kennung verarbeitet wurden
● 64 Bytes benutzerprogrammierbar
● Hardware- und softwaregesteuerte Wiedereinstellungsmöglichkeiten
● JEDEC-Standard Hersteller und Geräte-ID gelesen
● Niedrige Energieabgabe
● 400nA Ultra-Deep Power-Down-Strom (typisch)
● 3 μA Tiefe Leistung (typisch)
● 25 μA Standby-Strom (typisch)
● Aktiver Lesestrom von 7 mA (typisch @ 15 MHz)
● Langlebigkeit: Mindestens 100.000 Programme/ Löschzyklen pro Seite
● Datenspeicherung: 20 Jahre
● Kompatibel mit dem gesamten industriellen Temperaturbereich
● Grüne Verpackungsmöglichkeiten (Pb/halogenfreie/RoHS-konforme)
● 8-Lead-SOIC (0,150" breit und 0,208" breit)
● 8-pad Ultra-dünne DFN (5 x 6 x 0,6 mm)
● 8-Ball-Wafer-Level-Chip-Skala-Paket
● Die in Waferform (1)
