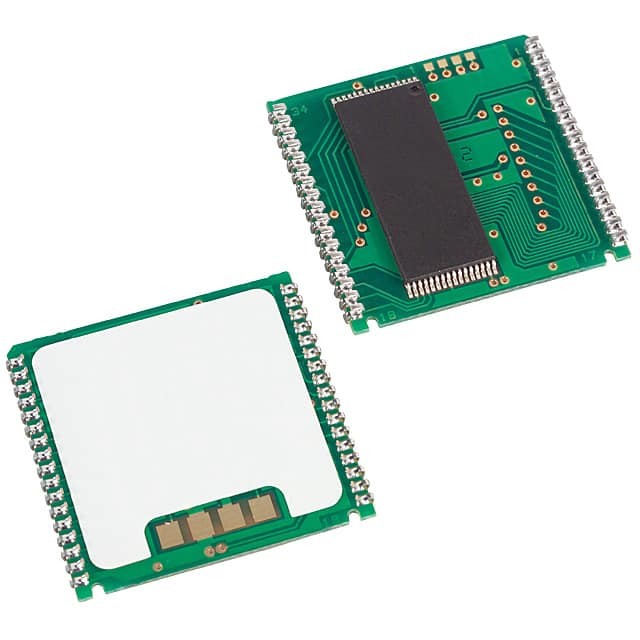

DS1345YP-70+ IC NVSRAM 1MBIT PAR 34PWRCAP Analog Devices Inc./Maxim Integrated

Beschreibung

Die DS1345 1024k NV SRAMs sind 1,048576-Bit, vollständig statische NV SRAMs, organisiert als 131.072 Wörter mit 8 Bit.Jeder NV-SRAM verfügt über eine eigenständige Lithium-Energiequelle und eine Steuerungsschaltung, die VCC ständig auf einen außerhalb der zulässigen Bedingungen überwacht.Wenn ein solcher Zustand auftritt, wird die Lithium-Energiequelle automatisch eingeschaltet und der Schreibschutz ist bedingungslos aktiviert, um Datenkorruption zu verhindern.Die DS1345-Geräte verfügen über spezielle Schaltungen zur Überwachung des Zustands von VCC und des Zustands der internen Lithiumbatterie..

Eigenschaften

■ 10 Jahre Mindestdatenspeicherung bei Abwesenheit einer externen Stromversorgung
■ Daten werden bei Stromausfall automatisch geschützt
■ Der Stromversorgungsmonitor setzt den Prozessor zurück, wenn ein VCC-Leistungsverlust auftritt, und hält den Prozessor während des VCC-Ramp-ups zurück
■ Die Batterieüberwachung überprüft täglich die verbleibende Kapazität
■ Lese- und Schreibzugangszeiten von 70 ns
■ Unbegrenzte Schreibzyklusdauer
■ Typischer Standby-Strom 50 μA
■ Upgrade auf 128k x 8 SRAM, EEPROM oder Flash
■ Die Lithiumbatterie wird elektrisch abgeschaltet, um die Frische zu bewahren, bis zum ersten Stromansatz
■ Voller ±10% VCC-Betriebsbereich (DS1345Y) oder optional ±5% VCC-Betriebsbereich (DS1345AB)
■ Optionale industrielle Temperaturbereiche von -40°C bis +85°C, bezeichnet als IND
■ PowerCap-Modul (PCM) - Paket
- Modul, das direkt auf der Oberfläche montiert werden kann
- Ersetzbare Schnaps-on PowerCap bietet Lithium-Backup-Batterie
- Standardisierte Pinout für alle nichtflüchtigen (NV) SRAM-Produkte
