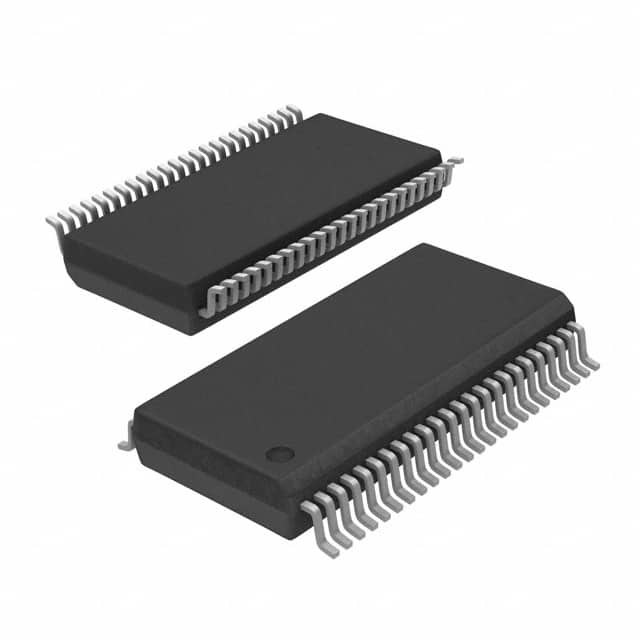

CY14B101LA-SP45XI IC NVSRAM 1MBIT PARALLEL 48SSOP Infineon Technologies

Funktionsbeschreibung

Der Cypress CY14B101LA/CY14B101NA ist ein schneller statischer RAM (SRAM), mit einem nichtflüchtigen Element in jeder Speicherzelle.Die eingebetteten nichtflüchtigen Elemente beinhalten die QuantumTrap-TechnologieDer SRAM bietet unendliche Lese- und Schreibzyklen, während unabhängige nichtflüchtige Daten in der hochzuverlässigen QuantumTrap-Zelle gespeichert werden.Die Datenübertragung vom SRAM auf die nichtflüchtigen Elemente (STORE-Betrieb) erfolgt automatisch bei Ausfall.. Beim Einschalten werden die Daten aus dem nichtflüchtigen Speicher in den SRAM (RECALL-Betrieb) wiederhergestellt. Sowohl die STORE- als auch die RECALL-Betriebsmöglichkeiten sind auch unter Softwaresteuerung verfügbar.

Eigenschaften

■ Zugangszeiten von 20 ns, 25 ns und 45 ns
■ Innerlich als 128 K × 8 (CY14B101LA) oder 64 K × 16 (CY14B101NA) organisiert
■ Händen ausgeschaltet, automatischer STORE bei Ausfall nur mit einem kleinen Kondensator
■ STORE to QuantumTrap nichtflüchtige Elemente, die durch Software, Gerätespin oder AutoStore bei Ausfall initiiert werden
■ RECALL auf SRAM durch Software oder Power-up gestartet
■ Unendliche Lese-, Schreib- und RECALL-Zyklen
■ 1 Million STORE-Zyklen für QuantumTrap
■ 20 Jahre Aufbewahrung der Daten
■ Einfach 3 V +20% bis -10% Betrieb
■ Industrie­temperatur
■ Pakete
¢ 32-Pin-Integrierte Schaltung mit kleinem Umriss (SOIC)
- 44-/54-Pin dünne kleine Umrissverpackung (TSOP II)
- 48-Pin-Schrumpfungspaket mit kleinen Umrissen (SSOP)
- 48-Kugel-Fingerspitz-Kugel-Gitter-Array (FBGA)
■ Pb-frei und mit der Beschränkung gefährlicher Stoffe (RoHS) konform
