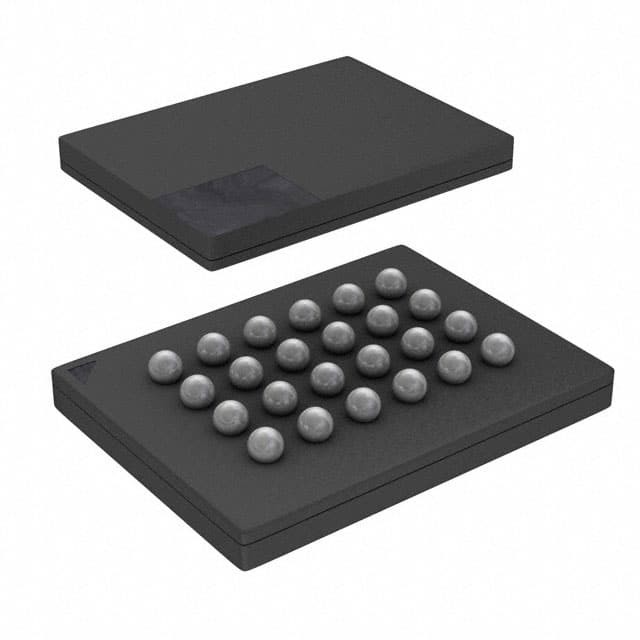

S25FL256SAGBHVB00 IC FLASH 256MBIT SPI/QUAD 24BGA Infineon Technologies

Allgemeine Beschreibung

Die Spansion-Geräte S25FL128S und S25FL256S sind nichtflüchtige Flash-Speicherprodukte mit:
■ MirrorBit-Technologie - die zwei Datenbits in jedem Transistor in der Speicherreihe speichert
■ Eclipse-Architektur - die die Leistung von Programmen und Löschungen drastisch verbessert
■ 65 nm-Lithographie

Diese Gerätefamilie verbindet sich über eine serielle Peripherieoberfläche (SPI) mit einem Hostsystem.Traditionelle SPI-Ein-Bit-Serieneingabe und -Ausgabe (SINGLE I/O oder SIO) sowie optionale Zwei-Bit- (Dual I/O oder DIO) und Vier-Bit- (Quad I/O oder QIO) Serieneingabe werden unterstütztDiese Multiple-Width-Schnittstelle wird SPI Multi-I/O oder MIO genannt. Darüber hinaus bietet die FL-S-Familie Unterstützung für Double Data Rate (DDR) Lesebefehle für SIO, DIO,und QIO, die Adresse übertragen und Daten an beiden Seiten der Uhr lesen.

Die Eclipse-Architektur verfügt über einen Page Programming Buffer, mit dem bis zu 128 Wörter (256 Bytes) oder 256 Wörter (512 Bytes) in einer Operation programmiert werden können.Dies führt zu einer schnelleren effizienten Programmierung und Löschung als SPI-Programme oder Löschalgorithmen der vorherigen Generation.
Die Ausführung von Code direkt aus dem Flash-Speicher wird oft als Execute-In-Place oder XIP bezeichnet.die Übertragungsrate der Anweisungen kann der der traditionellen Parallelschnittstelle entsprechen oder sie übertreffen, asynchrone, NOR-Flash-Erinnerungen, während die Signalzahl drastisch reduziert wird.
Die Produkte S25FL128S und S25FL256S bieten eine hohe Dichte in Verbindung mit der Flexibilität und schnellen Leistung, die von einer Vielzahl von eingebetteten Anwendungen erforderlich sind.und Datenspeicherung.

Eigenschaften

■ Dichte
️ 128 Mbit (16 Mbit)
¢ 256 Mbit (32 Mbit)
■ Serielle Peripherie­Schnittstelle (SPI)
¢ SPI-Uhrpolarität und Phasenmodus 0 und 3
¢ Option für eine doppelte Datenrate (DDR)
Erweiterte Adressierung: 24- oder 32-Bit-Adressenoptionen
– Serial Command set and footprint compatible with S25FL-A,
S25FL-K und S25FL-P SPI-Familien
¢ Multi I/O-Befehlssatz und Fußabdruck kompatibel
S25FL-P SPI-Familie
■ Lesebefehle
Normal, Schnell, Dual, Quad, Fast DDR, Dual DDR, Quad DDR
AutoBoot - Anschalten oder Zurücksetzen und Ausführen eines Normal- oder Quad-Lesens
Befehl automatisch an einer vorgewählten Adresse
¢ Daten der gemeinsamen Flash-Schnittstelle (CFI) für Konfigurationsinformationen.
■ Programmieren (1,5 Mbit/s)
256 oder 512 Byte-Seite Programmierung Pufferoptionen
Quad-Input Page Programming (QPP) für langsame Uhrsysteme
■ Löschung (0,5 bis 0,65 Mbit/s)
¢ Hybride Sektorgrößenoption - physikalischer Satz von zweiunddreißig 4-Kbyte-Sektoren
oben oder unten des Adressraums mit allen verbleibenden Sektoren von
64 kbytes für die Kompatibilität mit S25FL-Geräten der vorherigen Generation
¢ Einheitliche Sektoroption - Löschen Sie immer 256-Kbyte-Blöcke für Software
Kompatibilität mit höheren Dichten und künftigen Geräten.
■ Radfahren
- 100.000 Programmlöschzyklen für alle Branchen
■ Datenspeicherung
¢ 20 Jahre Aufbewahrung der Daten
■ Sicherheitsvorrichtungen
Einmaliges Programm (OTP) -Array von 1024 Bytes
¢ Blockschutz:
- Status-Registerbits zur Steuerung des Programmschutzes
Auslöschung einer Reihe von zusammenhängenden Sektoren.
¢ Hardware- und Softwaresteuerungsmöglichkeiten
¢ Erweiterter Sektorschutz (ASP)
¢ Schutz einzelner Sektoren durch Bootcode oder Passwort
■ Spansion® 65 nm MirrorBit Technologie mit EclipseTM Architektur
■ Kernversorgungsspannung: 2,7 V bis 3,6 V
■ I/O-Versorgungsspannung: 1,65 V bis 3,6 V
️ SO16- und FBGA-Verpackungen
■ Temperaturbereich:
Industrie (-40°C bis +85°C)
️ Fahrzeugkabine (-40°C bis +105°C)
■ Pakete (alle frei von Pb)
– 16-lead SOIC (300 mil)
WSON 6 x 8 mm
BGA-24 6 x 8 mm
️ 5 x 5 Kugel (FAB024) und 4 x 6 Kugel (FAC024)
– Known Good Die and Known Tested Die
