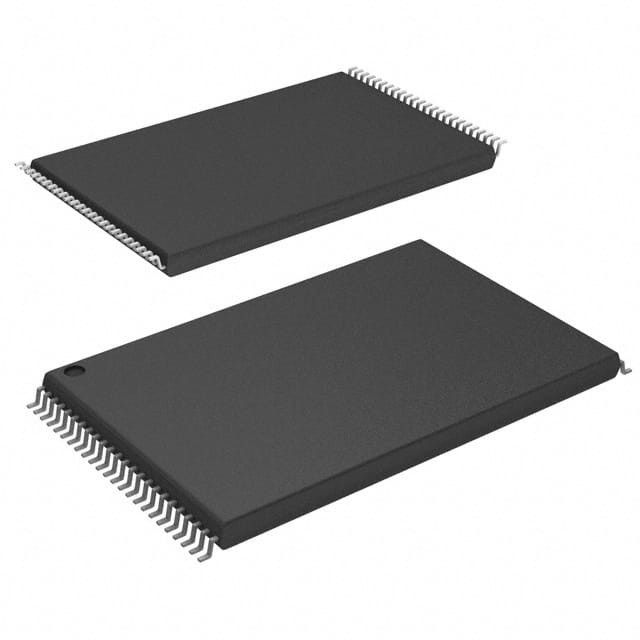

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Mikrochip-Technologie

Beschreibung des Produkts

Die Geräte SST39VF1601C und SST39VF1602C sind 1M x16 CMOS Multi-Purpose Flash Plus (MPF+), hergestellt mit SST proprietärer, leistungsstarker CMOS SuperFlash-Technologie.Das Split-Gate-Zell-Design und der Dickoxid-Tunnel-Injektor erreichen im Vergleich zu alternativen Ansätzen eine bessere Zuverlässigkeit und FertigbarkeitDer SST39VF160xC schreibt (Programm oder Löschen) mit einer Stromversorgung von 2,7 bis 3,6 V. Diese Geräte entsprechen den JEDEC-Standard-Pinouts für x16-Speicher.
Die SST39VF1601C/1602C-Geräte verfügen über ein leistungsstarkes Word-Programm und bieten eine typische Word-Programm-Zeit von 7 μsec.oder der Pin RY/BY#, um den Abschluss des Programmbetriebs anzuzeigen. Um vor versehentlichem Schreiben zu schützen, haben sie auf dem Chip Hardware und Software Datenschutz-Systeme.Diese Geräte werden mit einer garantierten typischen Haltbarkeit von 100Die Datenspeicherung beträgt mehr als 100 Jahre.

Eigenschaften

• Organisiert als 1M x16: SST39VF1601C/1602C
• Einspannungslesen und -schreiben
¥ 2,7-3,6 V
• Überlegene Zuverlässigkeit
Ausdauer: 100.000 Zyklen (typisch)
¢ Datenspeicherung über 100 Jahre
• Niedriger Stromverbrauch (typische Werte bei 5 MHz)
Aktivstrom: 9 mA (typisch)
Standby-Strom: 3 μA (typisch)
️ Auto-Niedrigleistungsmodus: 3 μA (typisch)
• Hardware-Block-Schutz/WP# Eingabe-Pin
️ Top Block-Schutz (Top 8 KWord)
Bottom Block-Schutz (unterhalb 8 KWord)
• Fähigkeit zum Löschen von Sektoren
Einheitliche 2 KWord-Sektoren
• Fähigkeit zur Blocklöschung
Flexible Block-Architektur; ein 8--, zwei 4-, ein 16- und einunddreißig 32-KWord-Blöcke
• Chiplöschfähigkeit
• Fähigkeiten zum Löschen-Suspendieren/Wiederholen
• Hardware-Reset-Pin (RST#)
• Verriegelte Adresse und Daten
• Sicherheits-ID-Funktion
¢ SST: 128 Bits; Benutzer: 128 Wörter
• Schnelle Lesezeit:
70 ns
• Schnelle Löschung und Word-Programm:
¢ Sektorlöschzeit: 18 ms (typisch)
¢ Blocklöschzeit: 18 ms (typisch)
Chip-Erase-Zeit: 40 ms (typisch)
¢ Wort-Programmzeit: 7 μs (typisch)
• Automatische Schreibzeit
– Internal VPP Generation
• End-of-Writing Erkennung
️ Bits wechseln
Daten# Umfragen
Ich bin bereit/beschäftigt
• CMOS-I/O-Kompatibilität
• JEDEC-Standard
¢ Flash EEPROM-Pinouts und Befehlssätze
• Verfügbare Pakete
- 48-Blei-TSOP (12mm x 20mm)
- 48 Kugel TFBGA (6mm x 8mm)
- 48-kugel WFBGA (4mm x 6mm)
• Alle Geräte sind RoHS-konform
