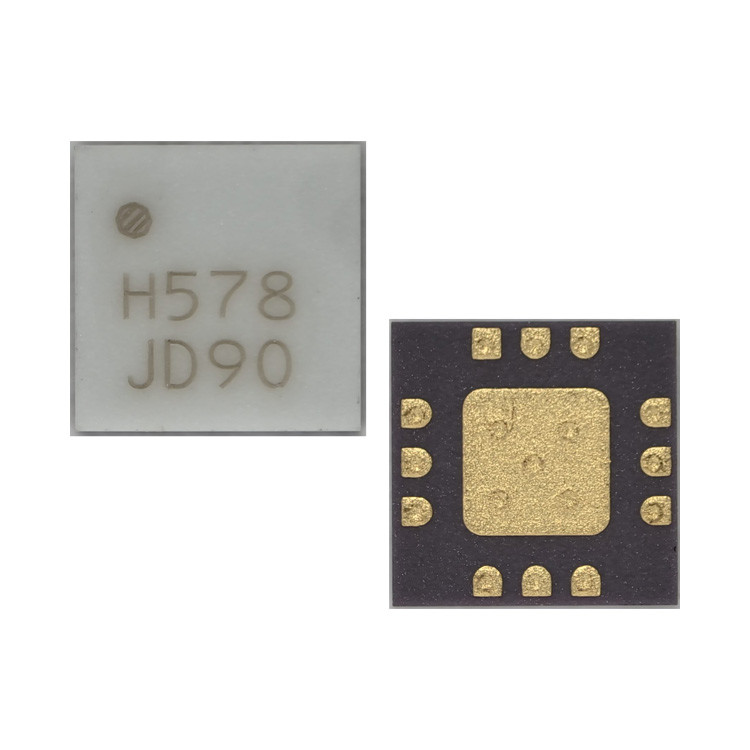

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | HMC578LC3B |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Frequenzmultiplikator | Häufigkeit | 23 GHz bis 33 GHz |
|---|---|---|---|
| Rf-Art | DBS, VSAT | Sekundärattribute | - |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 12-VFQFN stellte Auflage heraus |
| Lieferanten-Gerätepaket | 12-SMT (3x3) | ||
| Hervorheben | IC RF,HF-Integrierten Schaltkreismodul,Funk-IC-Chipmodul |
||
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der HMC578LC3B ist ein x2-aktiver Breitbandfrequenzmultiplikator, der die GaAs PHEMT-Technologie in einem rohs-konformen SMT-Paket ohne Blei verwendet.Der Multiplikator liefert eine typische Ausgangsleistung von 24 bis 33 GHz von +15 dBm. Die Fo- und 3Fo-Isolationen sind bei 28 GHz > 20 dBc bzw. > 30 dBc. Der HMC578LC3B ist ideal für die Verwendung in LO-Multiplikatorketten für Pt-zu-Pt- und VSAT-Radios geeignet, die eine reduzierte Teilzahl gegenübertraditionelle Ansätze. Die geringe Additiv-SSB-Phasenlaute von -129 dBc/Hz bei 100 kHz-Offset trägt dazu bei, eine gute Systemlärmleistung zu erhalten.und erlaubt die Verwendung von Oberflächenbefestigungsverfahren.
Eigenschaften
Hohe Ausgangsleistung: +15 dBmNiedrigstromantrieb: 0 bis +6 dBm
Fo Isolation: > 20 dBc @ Fout= 28 GHz
100 KHz SSB-Phasengeräusch: -132 dBc/Hz
Einzelstromversorgung: +5V@81 mA
RoHS-konforme 3x3 mm SMT-Packung
Typische Anwendungen
Der HMC578LC3B ist für• Anwendungen für die Uhrgenerierung: SONET OC-192 & SDH STM-64
• Punkt-zu-Punkt- und VSAT-Funkgeräte
• Prüfgeräte
• Militär und Raumfahrt
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte |
| Produktkategorie | IC-Chips |
| Reihe | HMC578G |
| Typ | Multiplikator |
| Verpackung | Schnittstreifen Alternativverpackung |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 12-VFQFN-Ausgesetztes Pad |
| Häufigkeit | 23 GHz bis 33 GHz |
| Technologie | Gewerbliche Dienstleistungen |
| Frequenzbereich | 23 GHz bis 33 GHz |
| Funktion | Frequenzmultiplikator |
| Anzahl der Kanäle | 2 Kanal |
| Lieferant-Gerät-Verpackung | 12-SMT (3x3) |
| Gewinn | - |
| Testfrequenz | - |
| RF-Typ | VSAT, DBS |
| Sekundäre Eigenschaften | - |
| Pd-Leistungsverlust | 670 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Betriebsspannung | 5 V |
| Betriebsversorgungsstrom | 81 mA |
| Betriebsfrequenz | 33 GHz |
| NF-Lärmzahl | - |
| P1dB-Kompressionspunkt | - |
| Packungskoffer | SMT-12 |
| OIP3-Dritterordnungs-Abfang | - |
| Input-Return-Verlust | 10 dB |
Beschreibungen
Aktive HF-Multiplikatoren x2 23 GHz bis 33 GHz Ausgang 12-Pin CQFN EP T/R
Funkverstärker x2 Active mult SMT 24 - 33 GHz
