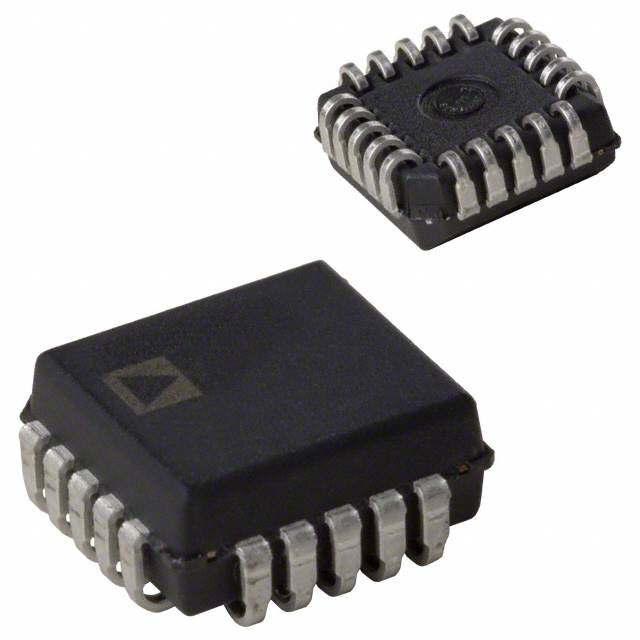

Praktischer Modul-Mischer AD831APZ-REEL7 500MHZ DWN CONV 20PLCC Rfs IC
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | AD831APZ-REEL7 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Rf-Art | HF, VHF | Frequenz | 500MHz |
|---|---|---|---|
| Zahl von Mischern | 1 | Gewinn | 0dB |
| Rauschmaß | 14dB | Sekundärattribute | Mit Verstärker |
| Gegenwärtig - Versorgung | 125mA | Spannung - Versorgung | 4.5V | 5.5V |
| Befestigung der Art | Oberflächenberg | Paket/Fall | 20-LCC (J-Führung) |
| Lieferanten-Gerät-Paket | 20-PLCC (9x9) | ||
| Hervorheben | Praktisches Modul Rfs IC,Modul AD831APZ-REEL7 Rfs IC,Integrierte Schaltung Rf-500MHZ |
||
Produkt-Beschreibung
AD831APZ-REEL7 IC MISCHER 500MHZ DWN CONV 20PLCC Analog Devices Inc.
Produkt-Details
PRODUKT-BESCHREIBUNG
Das AD831 ist eine niedrige Verzerrung, breiten Dynamikwerte, ein monolithischer Mischer für Gebrauch in solchen Anwendungen wie Rf zu WENN downconversion in HF- und VHF-Empfängern, der zweite Mischer in DMR-Basisstationen, Direkt-zubasisbandumwandlung, Quadraturmodulation und -demodulation und Dopplereffektentdeckung in den Ultraschalldarstellungsanwendungen. Der Mischer schließt einen LO-Fahrer und einen lärmarmen Ausgangsverstärker mit ein und liefert beides Benutzer-programmierbare Leistungsaufnahme und dritten Auftragsschnittpunkt.
EIGENSCHAFTEN
Doppelt ausgeglichener MischerNiedrige Verzerrung
+24 dBm drittes Auftrags-Abfangen (IP3)
+10 dBm 1 DB-Kompressions-Punkt
Niedriger LO-Antrieb erfordert: – dBm 10
Bandbreite
500 MHZ Rf und LO gaben Bandbreite ein
Differenzialer Strom von 250 MHZ WENN Ertrag
DC zu unsymmetrischer Spannung >200 MHZ WENN Ertrag
Einzel- oder Doppel-Versorgungs-Operation
DC verband unter Verwendung der Doppelversorgungen
Alle Häfen sind möglicherweise DC verbunden
Keine niedrigere Frequenz-Grenze-Operation zu DC
Benutzer-programmierbare Leistungsaufnahme
ANWENDUNGEN
Mischer der Hochleistungs-RF/IFVerweisen Sie auf Basisband-Umwandlung
Bild-Ausschuss-Mischer
I-/Qmodulatoren und -demodulatoren
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Analog Devices |
| Produkt-Kategorie | Rf-Mischer |
| Reihe | AD831 |
| Verpacken | Abwechselndes Verpacken |
| Paket-Fall | 20-LCC (J-Führung) |
| Frequenz | 500MHz |
| Funktion | - |
| Spannung-Versorgung | 4,5 V | 5,5 V |
| Lieferant-Gerät-Paket | 20-PLCC (9x9) |
| Gegenwärtig-Versorgung | 100mA |
| Gewinn | 0dB |
| Rauschmaß | 14dB |
| Rf-artig | HF, VHF |
| Lokaler Oszillator | 400 MHZ |
| Rf-Frequenz | 400 MHZ |
| Sekundär-Attribute | Mit Verstärker |
| Elektronischer Mischer | 1 |
| Normalbetriebshöchsttemperatur | + 85 C |
| Betriebstemperaturbereich | - 40 C |
| Laufen Lassen-Versorgung-Spannung | 5,5 V |
| Laufen Lassen-Versorgung-gegenwärtig | 100 MA |
| Softwareentwicklungs-Ausrüstung | EVAL-AD831EBZ |
| N-Düngung-Geräusch-Zahl | DB 10,3 |
| P1dB-Compression-Point | dBm 10 |
| Paket-Fall | PLCC |
| OIP3-Third-Order-Intercept | 24 dBm |
| Wenn-Frequenz | 200 MHZ |
Beschreibungen
Rf-Mischer IC-HF, VHF mit Verstärker 500MHz 20-PLCC (9x9)
Auf-/Ab--Conv-Mischer 5V 400MHz 20-Pin PLCC T/R
Rf-Mischer-Hallo-Perf-Tief verzerren 500 MHZ
