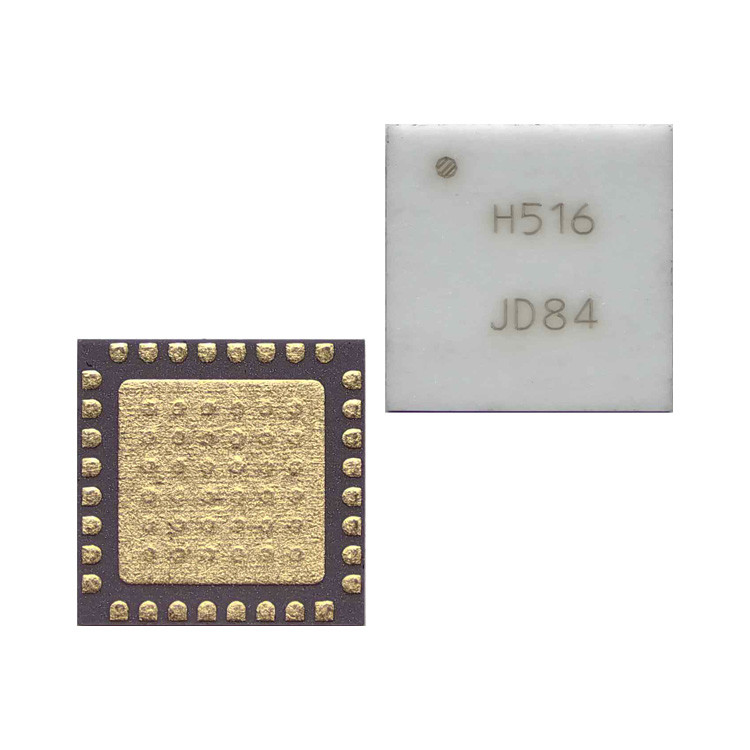

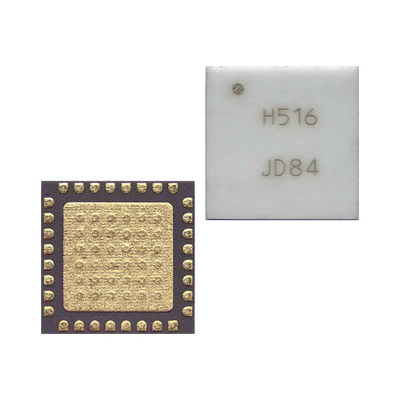

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | HMC516LC5 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Häufigkeit | 9 GHz bis 18 GHz | P1dB | 14dBm |
|---|---|---|---|
| Gewinn | 20.5 dB | Rauschmaß | 2dB |
| Rf-Art | Universeller Zweck | Spannung - Versorgung | 2.5V | 3.5V |
| Gegenwärtig - Versorgung | 88mA | Test-Frequenz | - |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 32-TFQFN Freiliegendes Pad |
| Lieferanten-Gerätepaket | 32-QFN (5x5) | ||
| Hervorheben | IC RF,HF-Integrierten Schaltkreismodul,Funk-IC-Chipmodul |
||
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der HMC516LC5 ist ein hochdynamischer GaAs PHEMT MMIC Low Noise Amplifier (LNA), der in einem bleifreien, Pb-freien, RoHS-konformen SMT-Paket untergebracht ist.0 dB Lärm und eine Ausgangsspannung IP3 von +25 dBmDie P1dB-Ausgangsleistung von +13 dBm ermöglicht es dem LNA, auch als LO-Treiber für ausgewogene, I/Q- oder Bildablehnungsmischer zu funktionieren.
Eigenschaften
Geräuschwerte: 2,0 dBVerstärkung: 20 dB
OIP3: +25 dBm
Einzelstromversorgung: +3V @ 65 mA
50 Ohm abgestimmter Eingang/Ausgang
RoHS-konforme 5 x 5 mm Verpackung
Typische Anwendungen
Der HMC516LC5 ist ideal für den Einsatz als LNA oder Treiberverstärker für:• Punkt-zu-Punkt-Funkgeräte
• Punkt-zu-Mehrpunkt-Funkgeräte und VSAT
• Prüfgeräte und Sensoren
• Militär
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Hittiter |
| Produktkategorie | IC-Chips |
| Reihe | HMC516G |
| Typ | Funkverstärker |
| Verpackung | Schnittstreifen Alternativverpackung |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 32-TFQFN Exposed Pad |
| Häufigkeit | 9 GHz bis 18 GHz |
| Technologie | Gewerbliche Dienstleistungen |
| Frequenzbereich | 9 GHz bis 18 GHz |
| Anzahl der Kanäle | 1 Kanal |
| Spannungsversorgung | 2.5 V ~ 3,5 V |
| Lieferant-Gerät-Verpackung | 32 SMT (5x5) |
| Stromversorgung | 88 mA |
| Gewinn | 20.5 dB |
| Verstärker-Typ | LNA |
| Testfrequenz | - |
| P1dB-Kompressionspunkt | 14 dBm |
| Lärm-Wert | 2 dB |
| RF-Typ | Allgemeiner Zweck |
| Pd-Leistungsverlust | 1.25 W |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Betriebsspannung | 3 V |
| Betriebsversorgungsstrom | 65 mA |
| Betriebsfrequenz | 18 GHz |
| NF-Lärmzahl | 2 dB |
| P1dB-Kompressionspunkt | 14 dBm |
| OIP3-Dritterordnungs-Abfang | 25 dBm |
| Input-Return-Verlust | 10 dB |
Beschreibungen
HF-Verstärker Einzel LNA 18 GHz 4V 32-Pin CQFN EP T/R
HF-Verstärker Lo Geräuschverstärker SMT 9 - 18 GHz
