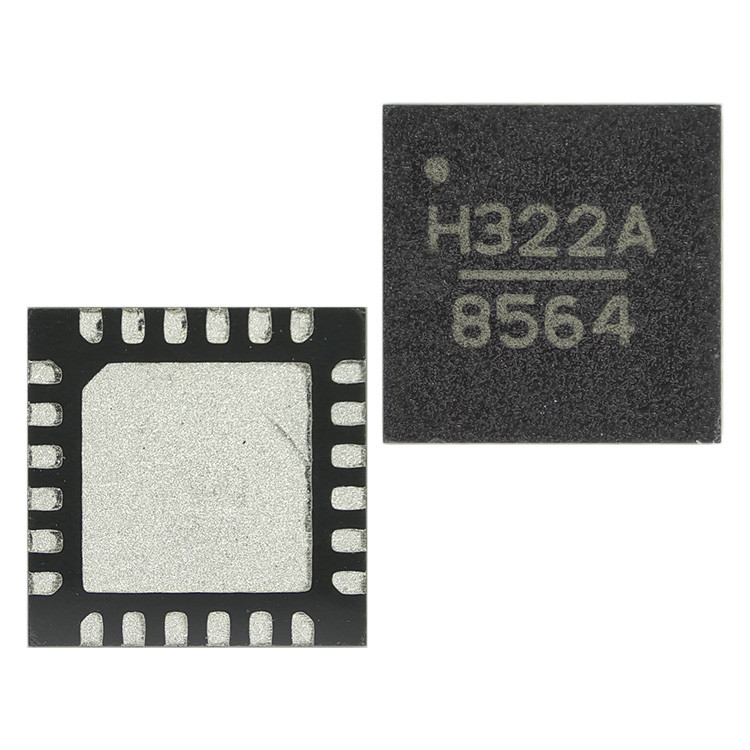

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analoggeräte Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | HMC322ALP4E |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Rf-Art | - | Topologie | Absorbierend |
|---|---|---|---|
| Stromkreis | SP8T | Frequenzbereich | 0Hz bis 8GHz |
| Isolierung | 40dB | Einfügungsdämpfung | 2.5dB |
| Test-Frequenz | 6 GHz, 8 GHz | P1dB | 26 dBm |
| IIP3 | 40dBm | Eigenschaften | - |
| Widerstand | 50ohm | Spannung - Versorgung | - |
| Betriebstemperatur | -40 °C bis 85 °C | Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 24-VFQFN Exposed Pad | Lieferanten-Gerätepaket | Einheit für die Berechnung der Leistungen |
| Hervorheben | IC RF,HF-Integrierten Schaltkreismodul,Funk-IC-Chipmodul |
||
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der HMC322 ist ein breitband-nicht-reflektierender GaAs-MESFET SP8T-Switch-Chip, der DC bis 10 GHz abdeckt.Dieser Schalter bietet eine hohe Isolierung und einen geringen Einsatzverlust und erweitert die Frequenzdeckung der SP8T-Schalter-Produktlinie von HittiteDieser Schalter umfasst auch einen integrierten binären Decoder-Schaltkreis, der die erforderlichen logischen Steuerungsleitungen auf drei reduziert.und erfordert eine feste Verzerrung von -5VAlle Daten werden mit dem Chip in einer 50-Ohm-Prüfvorrichtung getestet, die über Drahtbindungen mit einem Durchmesser von 0,025 mm (1 Mil) und einer Länge von 0,5 mm (20 Mil) verbunden ist.
Eigenschaften
Breitbandleistung: DC - 10,0 GHzHohe Isolierung: > 38 dB @ 4 GHz
Niedriger Einsetzverlust: 2,0 dB @ 4 GHz
Integrierter 3:8 TTL-Decoder
Kleine Größe: 1,45 x 1,6 x 0,10 mm
Typische Anwendungen
Der HMC322 ist ideal für:• Telekommunikationsinfrastruktur
• Mikrowellenradio und VSAT
• Militär und Raumfahrt
• Prüfgeräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte |
| Produktkategorie | HF-Schalter |
| Reihe | HMC322AG |
| Verpackung | Schnittstreifen |
| Einheitsgewicht | 0.032741 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 24-VFQFN Exposed Pad |
| Impedanz | 50 Ohm |
| Technologie | Gewerbliche Dienstleistungen |
| Betriebstemperatur | -40 °C bis 85 °C |
| Eigenschaften | - |
| Spannungsversorgung | - |
| Lieferant-Gerät-Verpackung | Einheit für die Berechnung der Leistungen |
| Schaltkreis | Der Wert der Verpackung |
| Topologie | Absorbierend |
| Einfügung-Verlust | 2.5 dB |
| P1dB-Kompressionspunkt | 26 dBm |
| RF-Typ | - |
| Niedrigere Frequenz | 0 Hz |
| Hochfrequenz | 8 GHz |
| Isolationsfrequenz | 40 dB @ 6 GHz (typisch) |
| Insertion-Verlust-Frequenz | 2.5 dB @ 8 GHz |
| IIP3 | 40 dBm (typisch) |
| Pd-Leistungsverlust | 348 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Schalterkonfiguration | Der Wert der Verpackung |
| Betriebsfrequenz | Gleichstrom bis 8 GHz |
| Packungskoffer | QFN-24 |
| Maximal außerhalb der Arbeitszeit | 150 ns |
| Schaltstellen | Oktal |
| Zeitbestimmung max. | 150 ns |
| Nicht isolierter Typ | 35 dB |
Beschreibungen
Funkschalter-ICs DC-8GHz SP8T
