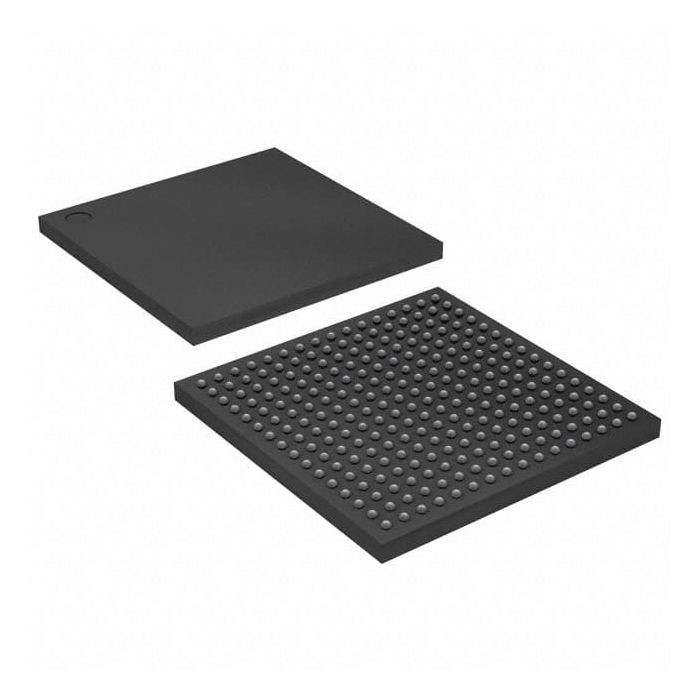

1.15V-1.25V FPGA Input/Output 256FBGA Intel integrierter Schaltung EP4CE6F17C8N 179

EP4CE6F17C8N-Beschreibung

Alteras verlängert neue Gerätfamilie Cyclone® IV FPGA die Wirbelsturm FPGA-Reihenführung, wenn sie des preiswertesten Marktes, Niederleistungs-FPGAs, jetzt mit einer Transceivervariante versieht. Geräte des Wirbelsturms IV werden zu den Großserien-, Kosten-empfindlichen Anwendungen anvisiert und ermöglichen Systemprogrammierern, zunehmende Bandbreitenbedingungen bei der Senkung von Kosten zu erfüllen.

EP4CE6F17C8N kennzeichnet

■Preiswertes, Niederleistungs-FPGA-Gewebe:
■6K zu den Schaltelementen 150K
■Bandmitte bis 6,3 des eingebetteten Gedächtnisses
■Bis 360 18 × 18 Multiplikatoren für DSP, das intensive Anwendungen verarbeitet
■Protokoll, das Anwendungen für darunter 1,5 w-Gesamtleistung überbrückt
■Geräte des Wirbelsturms IV GX bieten bis acht Hochgeschwindigkeitstransceivers an, die zur Verfügung stellen:
■Datenraten bis 3,125 Gbps
■Kodierer 8B/10B/Decoder
■8-Bit-- oder mit 10 Medien des Bits körperliches Zubehör (PMA) zur körperlichen Kodierungsschnittstelle der teilschicht (PCS)
■Byte Serializer/Seriell-Parallel-Umsetzer (SERDES)
■Wortausrichtungstransport
■Veranschlagen Sie zusammenpassende Fifo
■TX biss Pantoffel für allgemeine Schnittstelle des öffentlichen Radios (CPRI)
■Elektrischer Leerlauf
■Dynamische Kanalrekonfiguration, Ihnen erlaubend, Datenraten andprotocols schnell zu ändern
■Statische Gleichstellung und Präemphase für überlegene Signalintegrität
■150 mW pro Kanal-Leistungsaufnahme
■Flexible abstoppende Struktur, zum von mehrfachen Protokollen in einem einzelnen Transceiverblock zu stützen
■Geräte des Wirbelsturms IV GX bieten einweihten hartes IP für PCI Express (ROHR) (PCIe,) an, GEN 1:
■Konfigurationen des Wegs ×1, ×2 und ×4
■Endpunkt- und Wurzelhafenkonfigurationen
■Nutzlast von bis 256 Byte
■Ein virtueller Kanal
■2 KB-Wiederholungspuffer
■Puffer 4 KB-Empfängers (Rx)
■Geräte des Wirbelsturms IV GX bieten eine breite Palette der Protokollunterstützung an:
■PCIe (ROHR) GEN 1 ×1, ×2 und ×4 (2,5 Gbps)
■Gigabit Ethernet (1,25 Gbps)
■CPRI (bis 3,072 Gbps)
■XAUI (3,125 Gbps)
■Digitale serienmäßigschnittstelle der dreifachen Rate (SDI) (bis 2,97 Gbps)
■Serien-RapidIO (3,125 Gbps)
■Grundmodus (bis 3,125 Gbps)
■V-durch-Ein (bis 3,0 Gbps)
■DisplayPort (2,7 Gbps)
■Neue Technologie-serienmäßigzubehör (SATA) (bis 3,0 Gbps)
■OBSAI (bis 3,072 Gbps)
■Bis 532 Benutzer I/Os
■LVDS schließt bis 840 Mbps den Übermittler (Tx), 875 Mbps Rx an
■Unterstützung für Schnittstellen DDR2 SDRAM bis 200 MHZ
■Unterstützung für QDRII SRAM und DDR SDRAM bis 167 MHZ
■Bis acht Phase-verschlossene Schleifen (PLLs) pro Gerät
■Angeboten in den Handels- und industriellen Temperaturgraden
