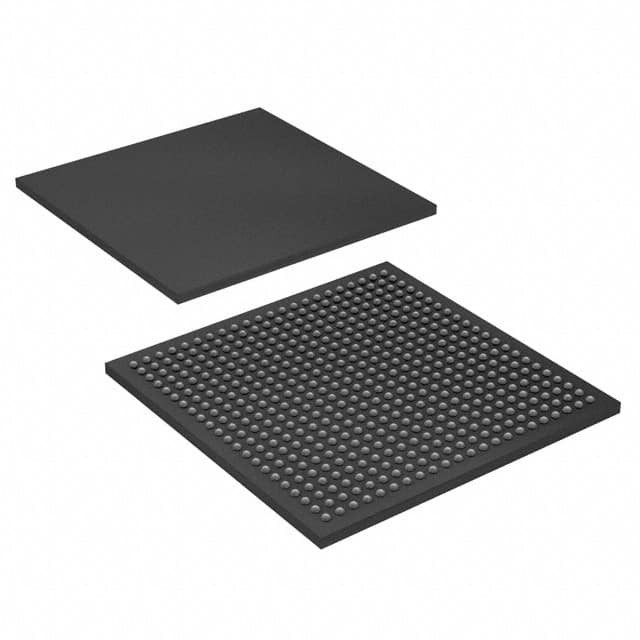

Vielseitiger praktischer FPGA-Chip, XC6SLX75-3CSG484I IC im elektrischen Stromkreis

XC6SLX75-3CSG484I Beschreibung

Die Familie Spartan®-6 versieht führende Integrationsfähigkeiten mit den niedrigsten Gesamtkosten für Großserienanwendungen. Die Dreizehnmitgliedsfamilie liefert die erweiterten Dichten, die von 3.840 bis 147.443 Logikzellen, mit Hälfte Leistungsaufnahme von vorhergehenden spartanischen Familien und schnelleren reichen, umfassenderen Zusammenhang. Errichtet auf einer reifen 45 Nanometer kupfernen Niederleistungsverfahrenstechnik, die die optimale Balance von Kosten, von Energie und von Leistung liefert, bietet die Familie Spartan-6 eine neues, der Input-Wertetabelle leistungsfähigere, der Doppel-register 6 (LUT) Logik und eine reiche Auswahl von eingebauten System-stufigen Blöcken an. Diese schließen 18 RAMs Block des Kb (2 x Kb 9), Scheiben der zweiten Generation DSP48A1, SDRAM-Gedächtnisprüfer, erhöhte gemischte Uhrmanagementblöcke, SelectIO™-Technologie, Energie optimierte Hochgeschwindigkeitsserientransceiverblöcke, kompatible Endpunktblöcke PCI Express®, moderne System-stufige Energiemanagementmodi mit ein, auto-detect Konfigurationswahlen und erhöhte IP-Sicherheit mit AES- und Gerät DNA-Schutz. Diese Eigenschaften versehen eine programmierbare Alternative der niedrigen Kosten zu kundenspezifischen ASIC-Produkten mit beispielloser Benutzerfreundlichkeit. Spartan-6 FPGAs Angebot die beste Lösung für Großserien-Logikentwürfe, Verbraucher-orientierte DSP-Entwürfe und Kosten-empfindliche eingebettete Anwendungen. Spartan-6 FPGAs sind die programmierbare Silikongrundlage für gerichtete Entwurfs-Plattformen, die Hardwareeinheiten der integrierten Software und liefern, die Designern ermöglichen, sich auf Innovation zu konzentrieren sobald ihr Entwicklungsbeginn der laufzeit.

XC6SLX75-3CSG484I kennzeichnet

• Familie Spartan-6:
• Spartan-6 LX FPGA: Logik optimiert
• Spartan-6 LXT FPGA: Hochgeschwindigkeitsserienzusammenhang
• Entworfen für niedrige Kosten
• Mehrfache leistungsfähige integrierte Blöcke
• Optimierte Auswahl von Input-/Outputstandards
• Geschwankte Auflagen
• GroßserienDraht-verbundene Plastikpakete
• Niedrige statische und dynamische Energie
• 45 Nanometer Prozess optimiert für Kosten und geringe Energie
• Halten Abschaltungsmodus für nullenergie Winterschlaf
• Verschieben Sie Modus beibehält Zustand und Konfiguration mit
mehrpoliges Weck-, Steuerverbesserung
• Niederleistungs-Spannung des Kernes 1.0V (LX FPGAs, -1L einzig)
• Kernspannung der Hochleistung 1.2V (LX und LXT
FPGAs-, -2, -3 und -4geschwindigkeitsgrade)
• Multi-Spannung, multi-Standard-SelectIO™-Schnittstellenbanken
• Bis 1.050 Mb-/sdatentransferrate pro differenziales Input/Output
• Auswählbarer Ertrag-Antrieb, bis 24 MA pro Stift
• 3.3V zu Standards und zu Protokollen Inputs/Output 1.2V
• Schnittstellen preiswerten HSTL- und SSTL-Gedächtnisses
• Heiße Tauschenbefolgung
• Justierbares Input/Output Anstiegsgeschwindigkeiten, um Signalintegrität zu verbessern
• Hochgeschwindigkeits-GTP-Serientransceivers im LXT FPGAs
• Bis 3,125 Gb/s
• Hochgeschwindigkeitsschnittstellen einschließlich: Serial ATA, Aurora,
Ethernet 1G, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort und XAUI
• Integrierter Endpunktblock für PCI Express-Entwürfe (LXT)
• Preiswerte PCI®-Technologieunterstützung kompatibel mit den 33 MHZ, 32 - und 64-Bit-Spezifikation.
• Leistungsfähige Scheiben DSP48A1
• Leistungsstarke Arithmetik- und Signalaufbereitung
• Schnell Multiplikator 18 x 18 und 48 gebissener Akkumulator
• Durch Rohre leitende und Kaskadenfähigkeit
• Vor-Additionsmaschine, zum von Filteranwendungen zu unterstützen
