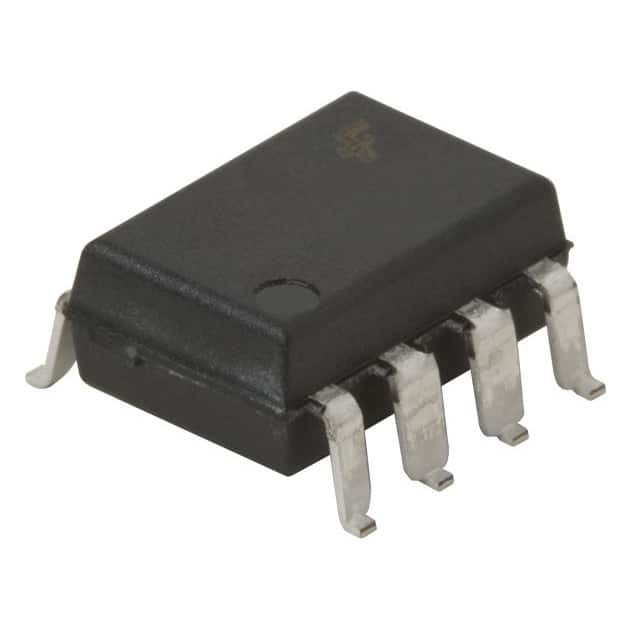

Einfachkanal-integrierte Schaltung IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| Markenname | onsemi |
|---|---|
| Modellnummer | HCPL2631SD |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Zahl von Kanälen | 2 | Input - Seite 1/Side 2 | 2/0 |
|---|---|---|---|
| Spannung - Isolierung | 2500Vrms | Gleichtakt-vorübergehende Immunität (Minute) | 5kV/µs |
| Eingegebene Art | DC | Ertrag-Art | Open-Collector |
| Gegenwärtig - Ertrag/Kanal | 50 MA | Datenrate | 10Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal) | 75ns, 75ns | Aufstieg/Abfallzeit (Art) | 50ns, 12ns |
| Spannung - Vorwärts (Vf) (Art) | 1.4V | Gegenwärtig - DC Vorwärts (wenn) (maximal) | 30mA |
| Spannung - Versorgung | 4.5V | 5.5V | Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg | Paket/Fall | 8-SMD, Flügeltürer |
| Lieferanten-Gerät-Paket | 8-SMD | ||
| Hervorheben | Einfachkanal-integrierte Schaltung IC,Integrierte Schaltung IC 2.5KV,HCPL2631SD |
||
Produkt-Beschreibung
HCPL2631SD OPTOISO 2.5KV 2CH OFFENES onsemi COLL 8DIP
Produkt-Details
Beschreibung
Die 6N137, HCPL2601, HCPL2611, die Einkanal sind und HCPL2630, Zweikanaloptokoppler HCPL2631 bestehen aus 850 Nanometer AlGaAS LED, optisch verbunden zu einem sehr integrierten Fotodetektorlogikhochgeschwindigkeitstor mit einem strobable Ertrag. Dieser Ertrag kennzeichnet ein Open-Collector--, dadurch ermöglichen verdrahtet ODER Ertrag. VerbundenParameter werden über der Temperaturspanne -40°C zu +85°C. garantiert. Ein maximales Eingangssignal von 5mA wird es tun
stellen Sie einen minimalen Ertragwannenstrom von 13mA zur Verfügung (Fan aus 8) heraus.
Eigenschaften
■Veryhigh-Geschwindigkeit – 10 MBit/s■Überlegenes CMR – 10 kV/µs
■Nebentätigkeit voltage-480V
■Fan-heraus von 8 über -40°C zu +85°C
■Logiktorertrag
■Strobable-Ertrag
■Verdrahteter Oder-offener Kollektor
■U.L. erkannte (Datei # E90700)
Anwendungen
■Masseschleifebeseitigung■LSTTL zu TTL, LSTTL oder 5-Volt-CMOS
■Linie Empfänger, Datenübertragung
■Datenmehrkanalausrüstung
■Schaltnetzteile
■Impulswandlerersatz
■Computer-Zusatzschnittstelle
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | onsemi |
| Produkt-Kategorie | Optokoppler der digitalen Ausgabe |
| Reihe | - |
| Verpacken | Abwechselndes Verpacken |
| Stückgewicht | 0,027937 Unze |
| Paket-Fall | 8-SMD, Möven-Flügel |
| Input-artig | DC |
| Laufen lassen-Temperatur | -40°C | 85°C |
| Montage-artig | Oberflächenberg |
| Ertrag-artig | Open-Collector |
| Zahl-von-Kanäle | 2 Kanäle |
| Spannung-Versorgung | 4,5 V | 5,5 V |
| Lieferant-Gerät-Paket | 8-MDIP |
| Daten-klassig | 10Mbps |
| Nennleistung gegenwärtig | 50mA |
| Gegenwärtig-DC-Vorwärts--wenn-maximal | 30mA |
| Spannung-Isolierung | 2500Vrms |
| Vf | 1.4V |
| Aufstieg-Fall-Zeit-Typ | 50ns, 12ns |
| Inputs-Side-1-Side-2 | 2/0 |
| Allgemein-Modus-Vorübergehend-Immunität-Minute | 5kV/μs |
| Ausbreitung-Verzögerung-tpLH-tpHL-maximal | 75ns, 75ns |
| PD-Energie-Ableitung | 60 mW |
| Normalbetriebshöchsttemperatur | + 85 C |
| Betriebstemperaturbereich | - 40 C |
| Vf-Vorwärts-Spannung | 1,4 V |
| Isolierung-Spannung | 5000 Vrms |
| Ertrag-gegenwärtig | 50 MA |
| Abfallzeit | 12 ns |
| Anlaufzeit | 50 ns |
| Vr-Rück-Spannung | 5 V |
| Wenn-Vorwärts-gegenwärtig | 10 MA |
| Teil-#-angenommener Name | HCPL2631SD_NL |
| Paket-Fall | SMD-8 |
| Maximum-Kollektor-gegenwärtig | 50 MA |
Kompatible funktionellkomponente
Form, Paket, kompatible funktionellkomponente
| Hersteller Part # | Beschreibung | Hersteller | Vergleichen Sie |
| HCPL-2631SV Optoelektronik |
IC-Ertrag-Optokoppler, 2-Element, Isolierung 2500V | AUF Halbleiter | HCPL2631SD gegen HCPL-2631SV |
| HCPL-2631SD Optoelektronik |
IC-Ertrag-Optokoppler, 2-Element, Isolierung 2500V | AUF Halbleiter | HCPL2631SD gegen HCPL-2631SD |
| HCPL2631SV Optoelektronik |
OPTOKOPPLER der 2 KANAL-DIGITALEN AUSGABE, 10 Mbps, OBERFLÄCHENberg, DIP-8 | Rochester-Elektronik LLC | HCPL2631SD gegen HCPL2631SV |
| HCPL2631SDV Optoelektronik |
BAD 8-Pin Zweikanalhochgeschwindigkeits10 MBit-/slogik-Tor-Ertrag-Optokoppler (nicht für neuen Entwurf sich empfehlen. Die neue gleichwertige Teilnummer ist HCPL26xxM), 1000-REEL | AUF Halbleiter | HCPL2631SD gegen HCPL2631SDV |
| HCPL-2631SDV Optoelektronik |
IC-Ertrag-Optokoppler, 2-Element, Isolierung 2500V | AUF Halbleiter | HCPL2631SD gegen HCPL-2631SDV |
Beschreibungen
Open-Collector--2500Vrms 2 Kanal der digitalen Ausgabe des Lichtdämpfer-10Mbps 5kV/µs CMTI 8-MDIP
Open-Collector-DC-IN 2-CH 8-Pin PDIP SMD Schwarzes T/R der Optokoppler-Logik--Heraus
Hochgeschwindigkeitslogik-Tor-Ertrag der optokoppler-2Ch 10MBit/s Optocpl
