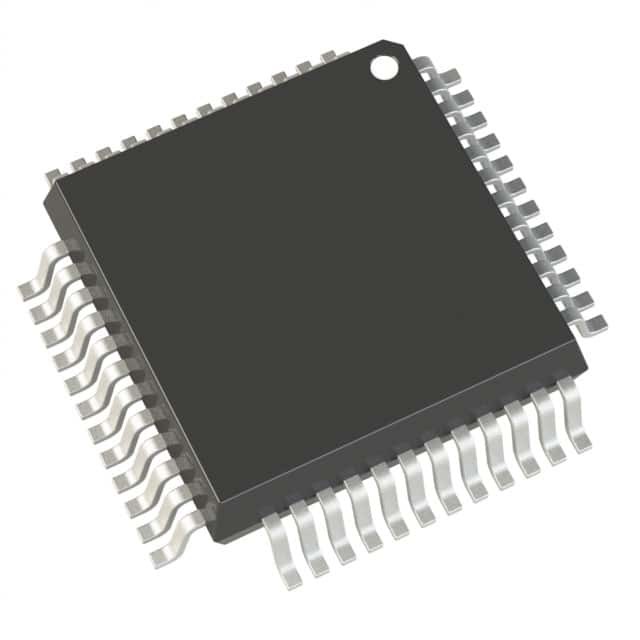

ADAU1701JSTZ Chips Integrated Circuits AUDIO-PROC 2ADC/4DAC 48-LQFP

ALLGEMEINE BESCHREIBUNG

Das ADAU1701 ist ein komplettes Audioein-chip-system einschließlich ein 28/56-bit Audio-DSP, ADCs und DACs und Mikroregler ähnliche Antriebssteuerungen. Die Signalaufbereitung umfasst Gleichstellung, Übergang, Bass-Verbesserung, verarbeitende die Mehrbanddynamik, Verzögerungsausgleich, Sprecher
Ausgleich und verbreiterndes Stereobild. Diese Algorithmen können verwendet werden, um die realistischen Beschränkungen von Sprechern, Verstärker und hörende Umwelt, mit dem Ergebnis einer drastischen Verbesserung der erkannten Audioqualität zu entschädigen.

EIGENSCHAFTEN

28/56-bit, 50-MHZ-digitaler Audioprozessor
Stereo-ADC: 100 DB SNR und -80 DB THD+N
4 Kanal DAC: 104 DB SNR und -90 DB THD+N
Kompletter Inselbetrieb
• Selbst-Stiefel von Serien-EEPROM
• Zusätzliche ADC mit Vierinput mux zur analogen Steuerung
• GPIOs für digitale Steuerungen und Ertrag
Völlig programmierbar mit grafischem Werkzeug SigmaStudio™
28 Bit × 28 gebissener Multiplikator mit 56 gebissenem Akkumulator für die volle doppelt genaue Verarbeitung
Uhr-Oszillator für die Erzeugung des Taktgebers vom Kristall
PLL für die Erzeugung des Taktgebers von 64 × Rumpfstation, von 256 × Rumpfstation, von 384 × Rumpfstation oder von 512 × fSclocks
Flexible Seriendaten Input-/Outputhäfen mit kompatiblem I2S, verließen gerechtfertigte, recht-gerechtfertigte und TDM-Modi
Abtastraten bis 192 kHz stützten sich
Auf-Chipspannungsregler für Kompatibilität mit 3,3 v-Systemen
48 Plastikpaket der Führung LQFP
