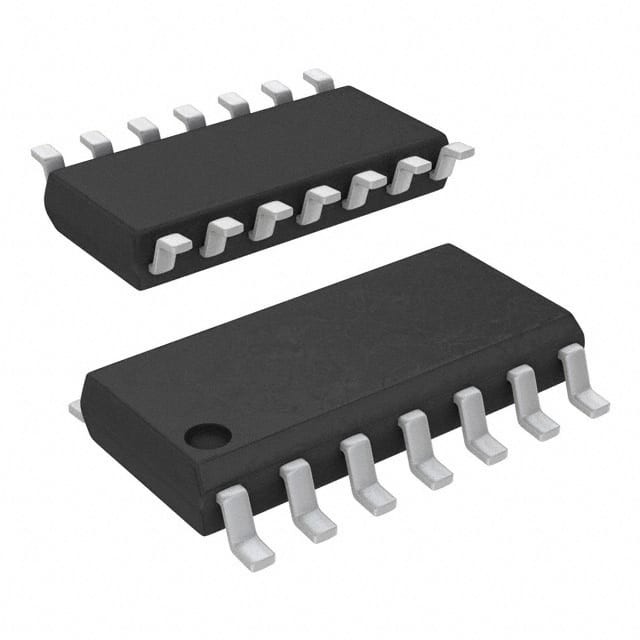

Praktische 14 Chips Pin Electronics IC, Begleiter FM31256-G des Prozessor-14SOIC

Beschreibung

Das FM31xx ist eine Familie von integrierten Geräten, die die am allgemeinsten erforderlichen Funktionen für Prozessor-ansässige Systeme einschließt. Haupteigenschaften umfassen den Permanentspeicher, der in den verschiedenen Größen, in der Echtzeituhr, im niedrig--VDD Zurückstellen, in der Zeitüberwachung, im permanenten Vorgangszähler, im verschließbaren 64-Bit-Seriennummernbereich und im universellen Komparator, der, verfügbar ist für eine frühe Unterbrechung des Machtmisslingens (NMI) oder anderen Zweck benutzt werden kann. Die Familie funktioniert von 2,7 zu 5.5V.

Eigenschaften

Hohes Integrations-Gerät ersetzt mehrfache Teile
• Serienmäßigpermanentspeicher
• Echtzeituhr (RTC)
• Niederspannungs-Zurückstellen
• Zeitüberwachung
• Frühes Macht-Misslingen Warning/NMI
• Zwei 16-Bit-Vorgangszähler
• Seriennummer mit Schreiben-Verschluss für Sicherheit

Ferroelectric permanentes RAM

• Versionen 4Kb, 16Kb, 64Kb und 256Kb
• Praktisch unbegrenzte Lese-Schreibausdauer
• 38-jähriges Daten-Zurückhalten (+75°C)
• NoDelay™ schreibt

Echtzeituhr/Kalender

• Gegenwärtiges ErsatzμA 1,4
• Sekunden durch Jahrhunderte in BCD-Format
• Bahnen Schaltjahre bis 2099
• Gebrauchs-Standard 32,768 kHz-Kristall (6pF)
• Software-Kalibrierung
• Stützt Batterie-oder Kondensator-Unterstützung

Prozessor-Begleiter

• Aktiv-niedriger zurückgestellter Ertrag für VDD und Wachhund
• Programmierbares VDD stellte Reise-Punkt zurück
• Handrücksteller gefiltert und Debounced
• Programmierbare Zeitüberwachung
• Batterie-unterstützte Vorgangszähler-Bahn-System-Verdoppelungeindringen oder andere Ereignisse
• Komparator für frühe Macht-Misslingen-Unterbrechung
• programmierbare 64-Bit-Seriennummer mit Verschluss

Schnelle serielle Zweidrahtschnittstelle

• Bis 1 MHZ maximale Bus-Frequenz-
• Stützvermächtnis-TIMING für 100 kHz u. 400 kHz
• Gerät-ausgewählte Stifte für bis 4 größtintegrierte Speicherbauelemente
• RTC, Aufsichtskraft gesteuert über 2-drahtige Schnittstelle

Bedienungsfreundliche Konfigurationen

• Funktioniert von 2,7 zu 5.5V
• Kleiner Stift „Grün“ SOIC des Abdruckes 14 (- G)
• Niedriger Betriebsstrom
• -40°C zu +85°C-Operation
