Dauerhafte KSZ8999I-integrierte Schaltung IC 10/100 Technologie des Mikrochip-208PQFP

Allgemeine Beschreibung

Das KS8999 enthält acht Transceivers mit 10/100 Bitübertragungsschichten, neun Einheiten des MAC (Media Access Control) mit einem integrierten Schalter der Schicht 2. Das Gerät läuft in zwei Modi. Der erste Modus ist ein integrierter Portschalter acht und der zweite ist als Schalter mit neun Häfen mit dem 9. Portverfügbaren durch MII (Medien-unabhängige Schnittstelle).

Eigenschaften

• Hafen 9 (8+1) 10/100 integrierter Schalter mit acht Bitübertragungsschichttransceivers und einer MII-/SNIschnittstelle
• Moderner Ethernet-Schalter mit internem Bildspeicher
- Byte 128K von SRAM auf Chip für Rahmenpufferbetrieb
- Gedächtnisbandbreite der Hochleistung 2.0Gbps
- Drahtgeschwindigkeitsaufnahme und -getriebe
- Integrierte Adreßnachschlagenmaschine, stützt absolutes MAC 1K sich wendet
- Automatisches Adreßlernen, Adreßaltern und Adreßmigration
• Moderne Schalter-Eigenschaften
- Stützt Priorität 802.1p und basierte Portpriorität
- Unterstützungen tragen basiertes VLAN
- Stützt einen 1536-Byte-Rahmen für VLAN-Umbau
- Stützt DiffServ-Priorität, basierte 802.1p Priorität oder Hafen basierten broadcast- stormschutz der Priorität O
• Nachgewiesene Transceivertechnologie für UTP und Faseroperation
- Arbeitsweisen 10BaseT, 100BaseTX und 100BaseFX
- Unterstützungen für UTP oder Faser auf allen 8 Häfen
- Indikatoren für die Verbindung, Tätigkeit, volles/Halbduplex und Geschwindigkeit
- Hardware basierten 10/100, volles/Hälfte, Steuerung des Datenflusses und Selbst-verhandlung
- Einzelne Portzwangsmodi (voll- Duplex, 100BaseTX) wenn Selbst-verhandlung behindert ist
- Steuerung des Datenflusses Vollduplex IEEE 802.3x
- HalbduplexrückstauSteuerung des Datenflusses
• Stützt MDI/MDI-X Selbstübergang
• Externe MAC-Schnittstelle (Draht MII oder 7) für Routeranwendungen
• Unmanaged Operation über die Gurtung oder EEPROM zur Rücksetzen- des Systemszeit (sehen zurückgestellten Bezugsleitungsabschnitt)
• Umfassende LED-Unterstützung
• Einzelne Stromversorgung 2.0V mit Wahlen für Input/Output 2.5V und 3.3V
• 900 MA (1.80W) einschließlich Systemtest übertragen Fahrer
• Stützt Werbung und Industrietemperatur
- Handelstemperaturspanne: 0°C zu +70°C (KS8999)
- Industrielle Temperaturspanne: – 40°C zu +85°C (KS8999I)
• Stützt bleifreie Produkte:
- Handelstemperaturspanne: 0°C zu +70°C (KSZ8999)
- Industrielle Temperaturspanne: – 40°C zu +85°C (KSZ8999I)

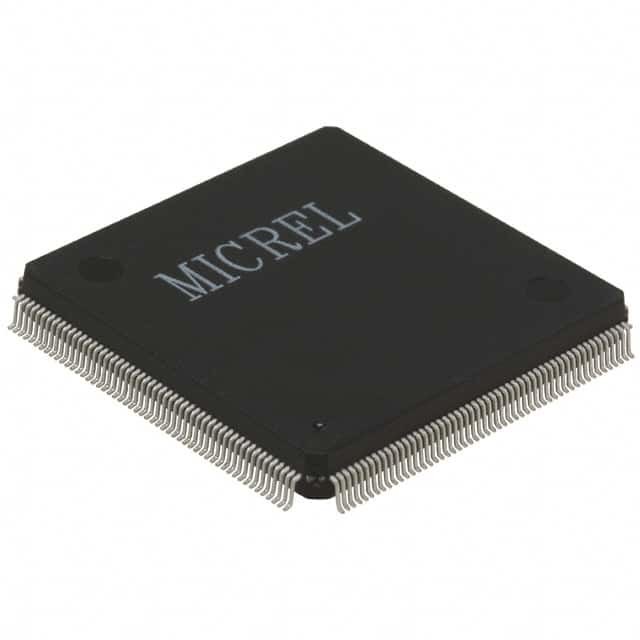

• Verfügbar 208 Paket im Stift PQFP
