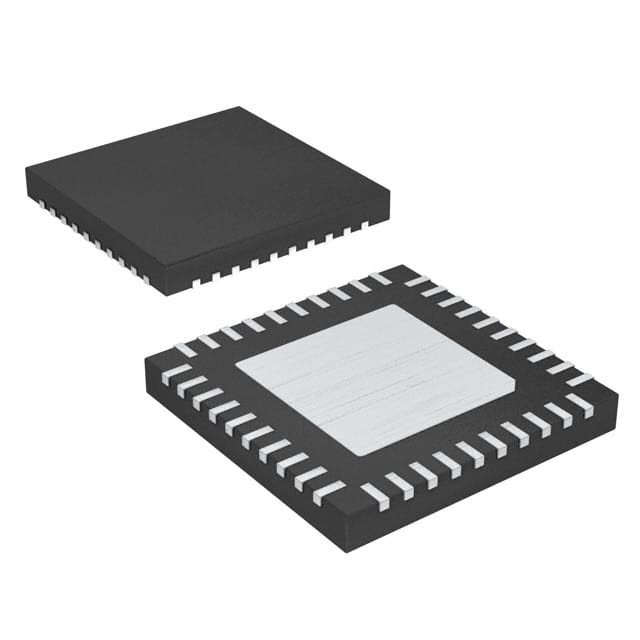

Programmierbarer Chip 3.3V HDMI IC, Chip TDP158RSBR-integrierter Schaltung

Beschreibung

Das Gerät TDP158 ist ein Wechselstrom-verbundenes HDMI-Signal zu Übergang-herabgesetztem differenzialem Signal (TMDS) Redriver, das digitale Videoschnittstelle (DVI) stützt 1,0 und hochauflösende Multimediaschnittstelle (HDMI) 1.4b und 2.0b Ausgangssignale. Das TDP158 stützt vier TMDS-Kanäle und Schnittstellen des Digitalanzeigen-Steuer (DDC). Das TDP158 stützt das Signalisieren von Rate bis 6 Gbps, um die höchsten Beschlüsse von Bits 4k2k60p 24 pro Pixel und bis WUXGA-zur 16-Bit-Farbintensität oder zu 1080p mit höheren Bildwiederholfrequenzen zuzulassen. Das TDP158 kann konfiguriert sein, um den Standard HDMI 2,0 zu stützen.

Das TDP158 stützt Doppelstromversorgungsschienen von 1,1 V auf VDD und 3,3 V auf VCm für Leistungsreduzierung. Einige Methoden des Energiemanagements werden eingeführt, um Gesamt-Leistungsaufnahme zu verringern. TDP158 stützt örtlich festgelegten Gewinn des Empfängers EQ unter Verwendung I2C oder Stift gurten, um verschiedene Längeninputkabel- oder -brettspuren zu entschädigen.

Eigenschaften

• Wechselstrom-verbundener Bitübertragungsschichtinput TMDS- oder DisplayPort™-Doppel-modus zum Bitübertragungsschichtertrag HDMI 2.0b TMDS, der bis 6 die Gbps-Datenrate, kompatibel mit elektrischen Parametern HDMI 2.0b stützt
• Unterstützungsdisplayport-Doppel-modusstandardversion 1,1
• Unterstützung 4k2k60p und bis WUXGA-zur 16-Bit-Farbintensität oder zu 1080p mit höheren Bildwiederholfrequenzen
• Programmierbares örtlich festgelegtes DB bis 15,5 des Empfängerentzerrers
• Globale oder unabhängige Hochgeschwindigkeitswegsteuerung, Präemphase und Schwingen und Durchlauftarifkontrolle übertragen
• Ich2C oder Stift gurten programmierbares
• Konfigurierbar als DisplayPort-redriver durch ich2C
• Volles Wegtauschen auf Hauptwegen
• Leistungsaufnahme der geringen Energie
  • – 200 mW aktiv an 6-Gbps und – 8 mW am Abschaltungszustand
• 40-Stift, 0,4 Millimeter-Neigung, 5 Millimeter × 5 Millimeter, WQFN-Paket, Stift kompatibel zum SN75DP159RSB-retimer
