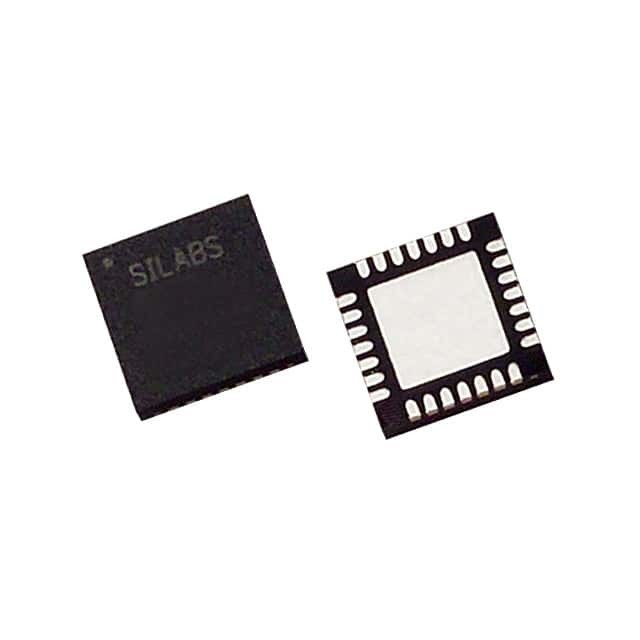

Praktische BRÜCKE 28VQFN ICs CP2102-GMR Transceiver 20mA USB Silikon-Labors

System-Überblick

Das CP2102/9 ist ein hoch-integrierter USB-zu-UART-Brücken-Prüfer, der eine einfache Lösung für die Aktualisierung RS- 232 von Entwürfen zu USB unter Verwendung eines Minimums Komponenten und PWB-Raumes bereitstellt. Das CP2102/9 schließt einen Funktionsprüfer voller Geschwindigkeit USBs 2,0, EIN USB-Transceiver, ein Oszillator, ein EEPROM oder ein EPROM und ein asynchroner Seriendatenbus (UART) mit vollen ModemSteuersignalen in einem kompakten 5 x 5 Paket Millimeters QFN-28 mit ein. Keine anderen externen USB-Komponenten werden angefordert.
Das Aufchip programmierbare ROM wird benutzt möglicherweise, um die USB-Verkäufer Identifikation, Produkt Identifikation, Produkt-Beschreibungs-Schnur, Energie-Deskriptor, Gerätefreigabe-Zahl, und Gerät-Seriennummer besonders anzufertigen, wie für Soem-Anwendungen gewünscht. Das programmierbare ROM ist über USB programmiertes Bord, erlaubt, dass der Programmierungsschritt leicht in die Produktherstellung integriert wird und prüft Prozess.

Einzel-Chip USB zur UART-Datenübertragung

- Integrierter USB-Transceiver; keine externen Widerstände
erfordert
- Integrierte Uhr; kein externer Kristall erforderte
- Internes 1024 Byte programmierbares ROM für Verkäufer Identifikation,
Produkt Identifikation, Seriennummer, Energiedeskriptor, Freigabe
Zahl und Produktbeschreibungsschnüre
- EEPROM (CP2102)
- EPROM (einmaliges programmierbares) (CP2109)
- Auf-Chip macht-auf zurückgestelltem Stromkreis
- Auf-Chipspannungsregler
- 3,3 v-Ertrag (CP2102)
- 3,45 v-Ertrag (CP2109)
- 100% Stift und Software kompatibel mit CP2101

USB-Funktions-Prüfer
- USB-Spezifikation 2,0 konform; Vollgeschwindigkeit (12 Mbps)
- USB verschieben die Zustände, die über gestützt werden, VERSCHIEBEN Stifte

Asynchroner Seriendatenbus (UART)
- Alle Händeschütteln- und Modemschnittstellensignale
- Datenformate stützten sich:
- Datenbits: 5, 6, 7 und 8
- Stopbits: 1, 1,5 und 2
- Parität: sonderbar sogar Kennzeichen, Raum, keine Parität
- Bauds: 300 bps bis 1 Mbps
- Byte 576 Puffer empfangen; Byte 640 Puffer übertragen
- Hardware- oder X-On/X-Offhändeschütteln stützte sich
- Ereignischarakterunterstützung
#NAME?

Virtuelle COM-Hafen-Gerätebetreibung

- Arbeiten mit vorhandenen COM-Hafen PC Anwendungen
- Abgabe-freie Verteilungslizenz
- Windows 8/7/Vista/Server 2003/XP/2000
- Mac OS X /OS-9
- Linux

Direkter Fahrer Support USBXpress™
- Abgabe-freie Verteilungs-Lizenz
- Windows 7/Vista/XP/Server 2003/2000
- Windows CE

Beispiel-Anwendungen
- Verbesserung von Geräten des Vermächtnisses RS-232 zu USB
- Mobiltelefon USB-Interface-Kabel
- USB-Interface-Kabel
- USB zum Serienadapter RS-232

Versorgungs-Spannung
- Selbst-betrieben: 3,0 bis 3,6 V
- USB-Bus angetrieben: 4,0 bis 5,25 V

Paket
- RoHS-konformer 28 Stift QFN (5x5 Millimeter)

Temperaturspanne: – °C 40 bis +85
