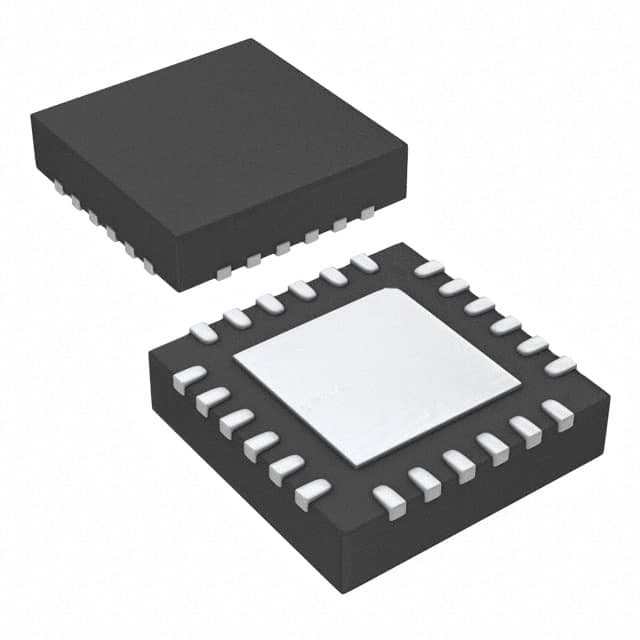

Dauerhafter Transceiver IC, LAN8720A-CP-TR Digitalelektronik IC des Ethernet-150mA

Beschreibung

Das LAN8720A/LAN8720Ai ist ein Niederleistungs-Transceiver der Bitübertragungsschicht 10BASE-T/100BASE-TX (PHY) mit variabler Input-/Outputspannung, die mit dem IEEE 802.3-2005 Standards konform ist. Das LAN8720A/LAN8720Ai stützt Kommunikation mit einem Ethernet MAC über eine Standard-RMII-Schnittstelle. Es enthält ein Vollduplex 10-BASE-T/100BASE-TX transceiverand stützt Operation 10Mbps (10BaseT) und 100Mbps (100BASE-TX). Das LAN8720A/LAN8720Ai führt autonegotiation ein, um die bestmögliche Geschwindigkeit und die Duplexarbeitsweise automatisch zu bestimmen. HP-Selbst-MDIX Unterstützung erlaubt den Gebrauch direkten anschließen oder Übergangs-LAN-Kabel.

Eigenschaften

• Leistungsstarker 10/100 Ethernet-Transceiver
- Konform mit IEEE802.3/802.3u (schnelles Ethernet)
- Konform mit ISO 802-3/IEEE 802,3 (10BaseT)
- Loopbackmodi
- Selbst-Verhandlung
- Automatische Polaritätsentdeckung und -korrektur
- Weck- Entdeckung der Verbindungsstatus-Änderung
- Spezifische Registerfunktionen des Verkäufers
- Stützt die verringerte Schnittstelle der Stiftzählung RMII
• Energie und I/Os
- Verschiedene Modi der geringen Energie
- Integriert macht-auf zurückgestelltem Stromkreis
- Zwei Ertrag des Status LED
- Sperrungs-Leistung übersteigt 150mA pro EIA/JESD 78, Klasse II
- Mai wird mit einer einzelnen Versorgung 3.3V verwendet
• Zusätzliche Eigenschaften
- Fähigkeit, einen Kristall der niedrigen Kosten 25Mhz für verringertes BOM zu benutzen
• Verpacken
- 24-pin QFN/SQFN (4x4 Millimeter) bleifreies RoHS konformes Paket mit RMII
• Umweltsmäßig
- Ausgedehnte Handelstemperaturspanne (0°C bis +85°C)
- Industrielle Temperaturspanneversion verfügbar (- 40°C bis +85°C)

Anwendungen

• Receiver
• Vernetzte Drucker und Server
• Test-Instrumentierung
• LAN auf Motherboard
• Eingebettete Telekommunikations-Anwendungen
• Video notieren Sie/Play-back-Systeme
• Kabel-Modem/Router
• Dsl-Modem/-router
• Digital-Videorecorder
• IP und Videotelefone
• Drahtlose Zugangspunkte
• Digital-Fernsehen
• Digital Media-Adapter/-server
• Spiel-Konsolen
• Poe-Anwendungen
