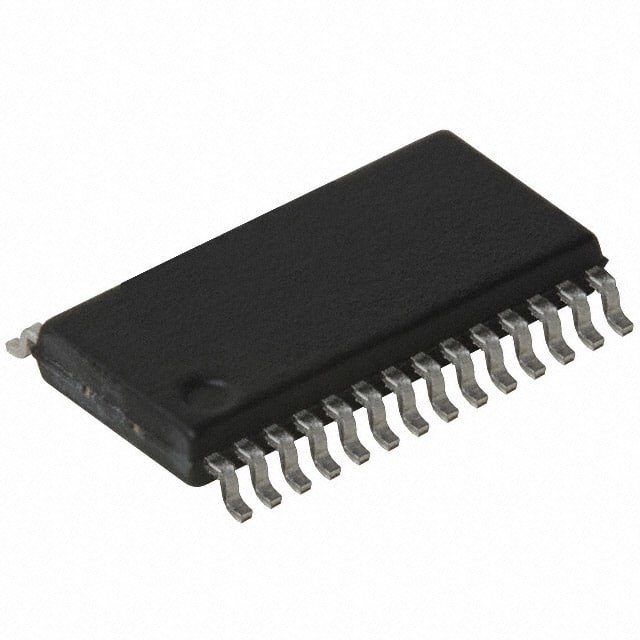

Der Schnittstellen-integrierten Schaltungen FT232RL-REEL USBs UART Rumpfstation SERIEN-28-SSOP FTDI

Beschreibung

Das FT232R ist USB zum Serien-UART-Schnittstellengerät, das Widerstände einer externen EEPROM-, USB-Beendigung und ein integrierter Uhrstromkreis integriert, der keinen externen Kristall innerhalb des Gerätes erfordert, USB zu den Serienentwürfen vereinfacht und externe Teilzählung verringert. Es ist entwickelt worden, um mit einem USB-Wirtsprüfer leistungsfähig zu arbeiten, indem man als wenig der Gesamt-USB-Bandbreite verbrauchte, wie möglich.

Eigenschaften

Das FT232R ist USB zu Serien-UART-Schnittstelle mit den folgenden erweiterten Funktionen:

Einzelner Chip USB zur asynchronen Seriendatenübertragungsschnittstelle.
Gesamtes USB-Protokoll behandelt auf dem Chip. Keine spezifische Mikroprogrammaufstellungsprogrammierung USBs erforderte.
Völlig integrierte 1024 bissen EEPROM, das Gerätdeskriptoren und CBUS Input-/Outputkonfiguration speichert.
Völlig integrierte USB-Beendigungswiderstände.
Völlig integrierte Takterzeugung ohne den externen Kristall erfordert plus optionale Taktausgangauswahl, einer Kleber-losen Schnittstelle zu externem MCU oder zu FPGA ermöglichend.
Datentransferraten von 300 Baud bis 3 Mbaud (RS422, RS485, RS232) auf TTL-Niveaus.
Byte 128 Byte Puffer empfangen und 256, den Puffer zu übertragen, der glatt machende Technologie des Puffers verwendet, um hohen Datendurchsatz zuzulassen.
Beseitigen Abgabe-freier virtueller COM-Hafen FTDIS (VCP) und direkte Fahrer (D2XX) die Anforderung für USB-Fahrerentwicklung in den meisten Fällen.
Einzigartige Eigenschaft USBs FTDIChip-ID™.
Konfigurierbare CBUS Input-/Outputstifte.
Übertragen Sie und empfangen Sie LED-Antriebssignale.
UART-Schnittstellenunterstützung für 7 oder 8 Datenbits-, 1 oder 2stopbits und sonderbares/sogar/Kennzeichen/Raum/keine Parität
Fifo empfängt und überträgt Puffer für hohen Datendurchsatz.
Synchrone und asynchrone gebissene Knallschnittstellenwahlen mit RD#- und WR#-Röhrenblitzen.
Gerät lieferte vorprogrammiert mit einzigartiger USB-Seriennummer.
Angetriebener, selbst-betriebener und starker Bus des Stützbusses trieb USB-Konfigurationen an.
Integrierter waagerecht ausgerichteter Konverter +3.3V für USB-Input/Output.
Integrierter waagerecht ausgerichteter Konverter auf UART und CBUS für die Zusammenschaltung zwischen zu +1.8V und zu +5V-Logik.
Wahrer Antriebsertrag 5V/3.3V/2.8V/1.8V CMOS und TTL-Input.
Konfigurierbare Input-/Outputstiftertrag-Antriebsstärke.
Integrierter Macht-aufzurückstellenstromkreis.
Völlig integrierte AVCC-Versorgungsentstörung - keine externe Entstörung erfordert.
UART-Signalumstellungswahl.
+3.3V (unter Verwendung des externen Oszillators) zur einzelnen Versorgungs-Operation +5.25V (interner Oszillator).
Das niedrige Funktionieren und USB verschieben gegenwärtiges.
Niedriger USB-Bandbreitenverbrauch.
UHCI-/OHCI/EHCIwirtsprüfer kompatibel.
Volle Geschwindigkeit USBs 2,0 kompatibel.
-40°C zu 85°C erweiterte Betriebstemperaturbereich.
Verfügbar in kompaktem Pb-freiem Pin 28 Pakete SSOP und QFN-32 (RoHS konform).

Anwendungen

• USB zu den Konvertern RS232/RS422/RS485
• Höhereinstufung von Vermächtnis-Peripherie zu USB
• Zelluläre und USB-Datenübertragungskabel und -schnittstellen des schnurlosen Telefons
• Zusammenschaltungsmcu/PLD/FPGA basierten Entwürfe zu USB
• USB-Audio und niedrige Bandbreiten-Videosignalübertragung
• PDA zur USB-Datenübertragung
• Leser USBs Smart Card
• USB-Instrumentierung
• Industrielle Steuerung USBs
• USB-MP3-Player-Schnittstelle
• USB-Flash-Karten-Leser/Verfasser
• Gesetzter Spitzenkasten PC - USB-Schnittstelle
• USB-Digitalkamera-Schnittstelle
• USB-Hardware-Modem
• Drahtlose Modem USBs
• USB-Strichkode-Leser
• USB-Software-/-hardware-Verschlüsselung Dongles
