Schalter SPDTX2 1.15OHM 10MICROPAK der integrierten Schaltungen FSA2257L10X der Schnittstellen-1.65V-5.5V
| Markenname | onsemi |
|---|---|
| Modellnummer | FSA2257L10X |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Schalter-Stromkreis | SPDT | Multiplexer/Demultiplexer-Schaltung | 2:1 |
|---|---|---|---|
| Zahl von Stromkreisen | 2 | Durchlasswiderstand (maximal) | 1.15Ohm |
| Kanal-zu-Kanal-Zusammenbringen (ΔRon) | 60mOhm | Spannung - Versorgung, einzeln (V+) | 1,65 V ~ 5,5 V |
| Spannung - Versorgung, Doppel (V±) | - | Schalter-Zeit (Tonne, feiner Pinkel) (maximal) | 35ns, 15ns |
| -3 dB Bandbreite | 200MHz | Gebühreneinspritzung | 10PC |
| Kanal-Kapazitanz (CS (weg), CD (weg)) | 12pF | Gegenwärtig - Durchsickern (IST (weg)) (Maximal) | 2nA |
| Übersprechen | -75dB @ 1MHz | Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg | Paket/Fall | 10-UFQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket | 10-MicroPak™ | ||
| Hervorheben | integrierte Schaltungen der Schnittstellen-1.65V,integrierte Schaltungen der Schnittstellen-5.5V,FSA2257L10X |
||
Produkt-Beschreibung

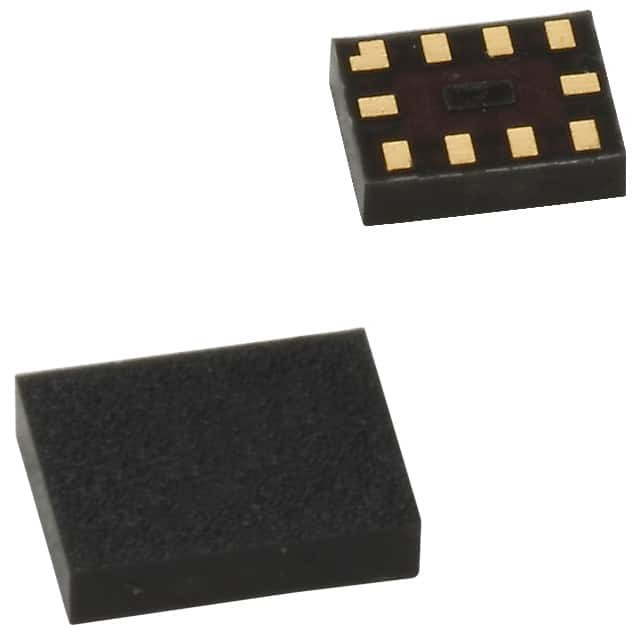

FSA2257L10X IC onsemi Schalters SPDTX2 1.15OHM 10MICROPAK
Produkt-Details
Allgemeine Beschreibung
Das FSA2257 ist ein Hochleistung bidirektionaler einzelner analoger Verdoppelungschalter des Pole-Doppelt-Wurfs (SPDT). Dieser Schalter kann als Mehrfachkoppler oder Demultiplexer durch ausgewählte Stifte konfiguriert werden entweder. Das Gerät kennzeichnet ultra niedrigen RON des Maximums 1.3Ω an 4.5V VCC und wird über der breiten Strecke VCC 1.65V zu 5.5V funktionieren. Das Gerät ist mit Submikron CMOS-Technologie fabriziert, um schnelle Schaltverzögerungen zu erzielen und ist für Unterbrechungsumschaltoperation bestimmt. Der ausgewählte Input ist kompatibles TTL-Niveau.
Eigenschaften
■Maximales 1.15Ω AUF Widerstand (RON) für Versorgung 4.5V■maximale RON Flachheit 0.3Ω für +5V-Versorgung
■Raumersparnis MicroPak™ Verpacken
■Betriebsbereich breites VCC: 1.65V zu 5.5V
■Schneller Turn-on und Abschaltzeit
■Unterbrechungsumschalt ermöglichen Sie Schaltkreis
■Überspannung toleranter kompatibler Steuereingang TTLs
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Fairchild-Halbleiter |
| Produkt-Kategorie | Analoge Schalter, Mehrfachkoppler, Demultiplexer |
| Verpacken | Spule |
| Stückgewicht | 0,000776 Unze |
| Montage-ähnlich | SMD/SMT |
| Konfiguration | 2 x SPDT |
| Normalbetriebshöchsttemperatur | + 85 C |
| Betriebstemperaturbereich | - 40 C |
| Laufen Lassen-Versorgung-Spannung | 1,65 V bis 5,5 V |
| Versorgung-Gegenwärtig-maximal | Na 500 |
| Teil-#-angenommener Name | FSA2257L10X_NL |
| Versorgung-Spannung-maximal | 5,5 V |
| Versorgung-Spannung-Minute | 1,65 V |
| Paket-Fall | MicroPak-10 |
| Versorgung-artig | Einzelne Versorgung |
| Auf-Widerstand-maximal | 1,3 Ohm |
| Aus-Zeit-maximal | 15 ns |
| Häfen von Schaltern | Schalter 2 |
| Auf-Zeit-maximal | 35 ns |
| Schaltung-Spannung-maximal | 4,5 V |
| Schalter-Ununterbrochen-gegenwärtig | 200 MA |
Beschreibungen
Analoger Schalter Doppel-SPDT 10-Pin MicroPak W T/R
Analoger Schalter IC niedriger RON Low Voltage Dual SPDT Bi-direkt
