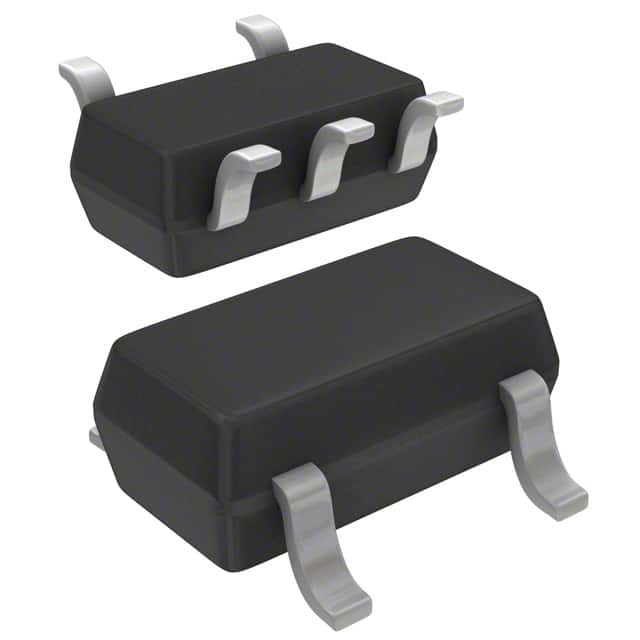

CLC1010IST5X IC OPAMP VFB 1 Schaltung SOT23-5 MaxLinear, Inc.

Allgemeine Beschreibung

Die COMLINEAR CLC1004 (einfach mit Deaktivierung), CLC1014 (einfach) und CLC3004 (dreifach mit Deaktivierung) sind leistungsstarke Spannungs-Rückkopplungsverstärker, die einen 750MHz-Gewinn von 2 Bandbreiten, ±0, bieten.1 dB Flachheit der Verstärkung auf 200 MHzDiese hohe Leistung übersteigt die Anforderungen des Hochdefinitionsfernsehens (HDTV) und anderer Multimediaanwendungen.Diese COMLINEAR Hochleistungsverstärker liefern auch reichlich Ausgangsstrom, um mehrere Video-Ladungen zu fahren.
Die COMLINEAR CLC1004, CLC1014, und CLC3004 sind für den Betrieb von ±5V oder +5V angeboten.die Ausgänge befinden sich in einem hohen Impedanzzustand, um Multiplex-Anwendungen zu ermöglichenDie Kombination aus hoher Geschwindigkeit, geringer Leistung und hervorragender Videoleistung macht diese Verstärker für den Einsatz in vielen allgemeinen Anwendungen geeignet.Hochgeschwindigkeitsanwendungen, einschließlich Video-Linien-Fahr- und Bildgebungsanwendungen.

Eigenschaften

■ 0,1 dB Vergrößerungsgleichheit bis 200 MHz
■ 0,02%/0,01 ̊ Differenzielle Verstärkung/Phase
■ 750 MHz -3 dB Bandbreite bei G = 2
■ Großsignalbandbreite von 350 MHz
■ 1,400 V/μs Schleudertempo
■ 4nV/√Hz Eingangsspannungslärm
■ 100 mA Ausgangsstrom
■ 20ns ermöglichen Zeit
■ Stabil bei Gewinnen von 2 V/V oder mehr
■ Vollständig spezifiziert bei 5V und ±5V-Versorgung
■ CLC1004: Pb-freie SOT23-6
■ CLC1014: Pb-freie SOT23-5
■ CLC3004: Pb-freie SOIC-16

Anwendungen

■ RGB-Videolienentreiber
■ Video-Treiber mit hoher Auflösung
■ Video-Switcher und Router
■ ADC-Puffer
■ Aktive Flügel
■ Kabelfernfahrer
■ Anwendungen für Bildgebung
■ Radar-/Kommunikationsempfänger
