Beschreibung

Die Isolationsverstärker ACPL-C79B/C79A/C790 sind für die Strom- und Spannungsmessung in elektronischen Leistungsumwandlern in Anwendungen wie Motorantrieben und erneuerbaren Energiesystemen ausgelegt.In einer typischen Motorantriebsanwendung, fließt der Strom durch einen externen Widerstand, und der resultierende analoge Spannungsabfall wird vom Isolationsverstärker erkannt.Auf der anderen Seite der optischen Isolationsschranke entsteht eine Differenz-Ausgangsspannung, die proportional zum Strom ist.

Eigenschaften

• ±0,5% hohe Gewinngenauigkeit (ACPL-C79B)
• 50 ppm/°C Niedriggewinndrift
• 0,4 mV Eingangsspannung
• 0,05% ausgezeichnete Linearität
• 62 dB SNR
• Breitbandbreite von 200 kHz
• 3 V bis 5,5 V breiter Versorgungsbereich für die Ausgangsseite
• Betriebstemperaturbereich von 40°C bis +105°C
• Fortgeschrittene Sigma-Delta (­­∆) A/D-Wandlertechnologie
• Volldifferentielle Isolationsverstärker
• 15 kV/μs Durchläufige Immunität im allgemeinen Modus

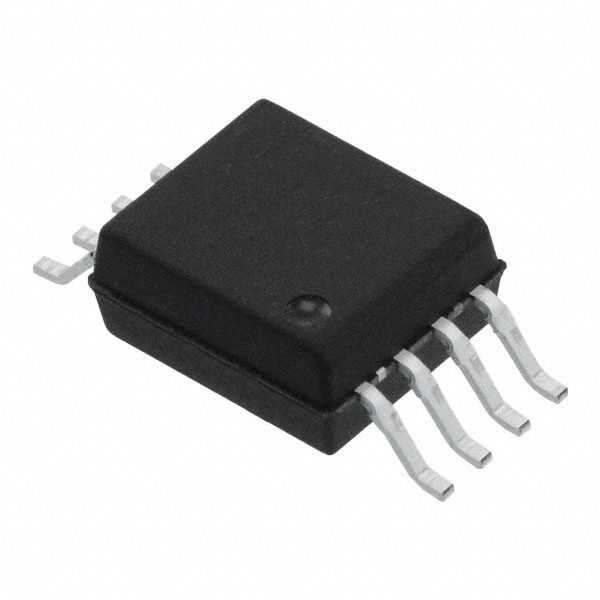

• Kompaktes, automatisch einfügbares, gestrecktes SO-8-Paket
• Sicherheits- und Zulassungen:
 IEC/EN/DIN EN 60747-5-5: 1414 V Spitzenbelastungsspannung
UL 1577: 5000 Vrms/1min Doppelschutznummer
CSA: Bekanntmachung über die Annahme des Bauteils #5

Anwendungen

• Strom-/Spannungsmessung in Wechselstrom- und Servomotorantrieben
• Solaranlagen, Windkraftanlagen
• Kontrolle der industriellen Prozesse
• Datenerfassungssysteme
• Stromversorgungsschaltabdeckung
• Analogsignalisolierung für allgemeine Zwecke
• Ersatz von traditionellen Stromwandlern
