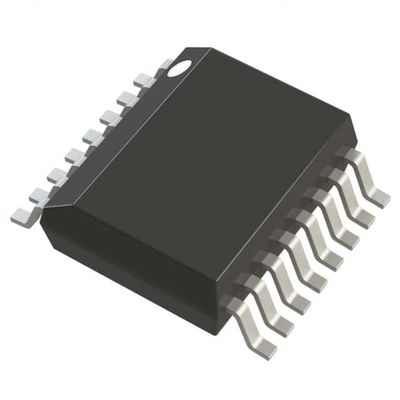

Max4018EEE+ OPAMP IC Spannungsrückgabe VFB 3 Schaltkreis 16QSOP

Allgemeine Beschreibung

Die MAX4012 Single, MAX4016 Dual, MAX4018 Triple und MAX4020 Quad-Op-Verstärker sind einheitlich gewinnstabile Geräte, die Hochgeschwindigkeitsleistung mit Rail-to-Rail®-Ausgängen kombinieren.Der MAX4018 verfügt über eine Deaktivierungsfunktion, die den Stromstrom auf 400 μA reduziert und seine Ausgänge in einen hohen Impedanzzustand versetztDiese Geräte funktionieren von +3,3 V bis +10 V einzelner Stromversorgung oder von ±1,65 V bis ±5 V Doppelversorgung.Der Einstiegsspannungsbereich für den gemeinsamen Modus erstreckt sich über die negative Stromversorgungsschiene hinaus.
Diese Geräte benötigen nur 5,5 mA Ruhezustellstrom und erreichen dabei eine Bandbreite von 200 MHz -3 dB und eine Schleudrate von 600 V/μs.Diese Teile sind eine ausgezeichnete Lösung für Niedrigleistungs-/Niedrigspannungssysteme, die eine große Bandbreite benötigenDarüber hinaus eignen sie sich aufgrund ihrer hohen Ausgangsimpedanz ideal für Multiplex-Anwendungen.
Der MAX4012 ist in einem Miniatur 5-Pin SOT23 Paket erhältlich, während der MAX4016 in 8-Pin μMAX und SO Paketen erhältlich ist.

Eigenschaften

* Kostengünstig
* Hochgeschwindigkeit:
200 MHz -3 dB Bandbreite (MAX4012)
150 MHz -3 dB Bandbreite (MAX4016/18/20)
30MHz 0,1dB Flachheit des Gewinns
600 V/μs Schleifgeschwindigkeit
* Einfach 3,3 V/5,0 V betrieben
* Ausgänge zwischen Schienen
* Der Einstiegsbereich für den gemeinsamen Modus erstreckt sich über die VEE hinaus
* Niedriger Differenzgewinn/Phase: 0,02%/0,02°
* Niedrige Verzerrung bei 5 MHz:
-78 dBc SFDR
-75 dB Gesamtharmonische Verzerrung
* Hochleistungsantrieb: ± 120mA
* 400 μA Abschaltfähigkeit (MAX4018)
* Hohe Ausgangsimpedanz im ausgeschalteten Zustand (MAX4018)
* Platzsparende SOT23-5, μMAX oder QSOP-Pakete

Anwendungen

Set-Top-Boxen
Überwachungsvideosysteme
Batteriebetriebene Instrumente
Linienbetreiber
Analog-Digital-Konverter-Schnittstelle
CCD-Bildgebungssysteme
Video-Routing- und Switching-Systeme
