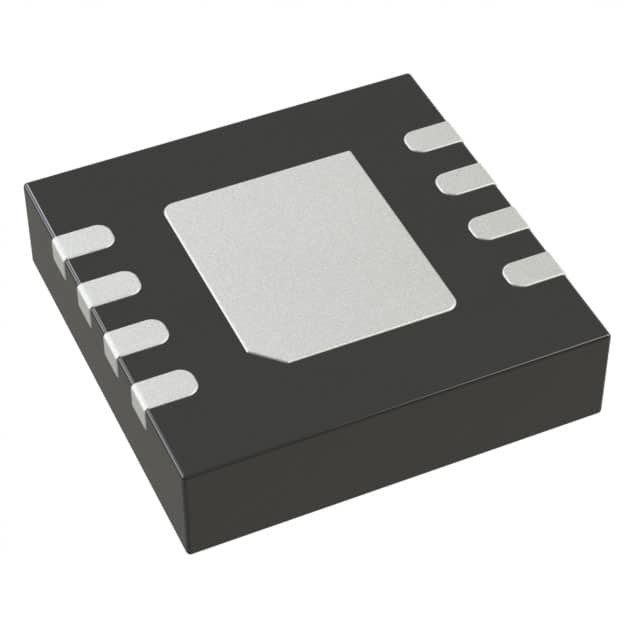

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 Schaltkreis 8LFCSP Analog Devices Inc.

Generell beschrieben

Der AD8137 ist ein kostengünstiger Differentialtreiber mit einem Schienen-zu-Schienen-Ausgang, der sich ideal für die Antriebsbereitstellung von 12-Bit-ADCs in Systemen eignet, die auf Leistung und Kosten angewiesen sind.und seine interne Common-Mode-Rückkopplungsarchitektur ermöglicht es, seine Ausgangs-Common-Mode-Spannung durch die Spannung, die auf einen Pin angewendet wird, zu steuernDie interne Rückkopplungsschleife sorgt auch für eine ausgeglichene Ausgabe sowie für die Unterdrückung harmonischer Verzerrungsprodukte gleicher Ordnung.Volldifferenzielle und ein- bis differenzielle Verstärkungskonfigurationen werden leicht durch den AD8137 realisiert. Externe Rückkopplungsnetzwerke, bestehend aus vier Widerständen, bestimmen den geschlossenen Kreislaufgewinn des Verstärkers.
Der AD8137 wird auf Analog Devices' proprietärem XFCB-Verfahren der zweiten Generation hergestellt, wodurch er hohe Leistungsniveaus bei sehr geringem Stromverbrauch erzielen kann.
Der AD8137 ist in der kleinen 8-Blei-SOIC-Verpackung und 3 mm × 3 mm LFCSP erhältlich. Er ist für den Betrieb im erweiterten industriellen Temperaturbereich von -40 °C bis +125 °C geeignet.

Eigenschaften

Vollständig differenziert
Extrem geringe Leistung mit Abschaltfunktion
2.6 mA Ruhezustellstrom @ 5 V
450 μA im Stillstand @ 5 V
Hochgeschwindigkeit
110 MHz Großsignal 3 dB Bandbreite @ G = 1
450 V/μs Schlaggeschwindigkeit
12-Bit SFDR-Leistung @ 500 kHz
Schnelle Absetzzeit: 100 ns bis 0,02%
Niedrige Eingangsverschiebungsspannung: ±2,6 mV max.
Niedriger Einstiegsverschiebungsstrom: maximal 0,45 μA
Differenzielle Eingabe und Ausgabe
Differential-zu-Differential- oder Einfach-zu-Differential
Betrieb
Ausgang von Schiene zu Schiene
Einstellbare Ausgangsspannung für den gemeinsamen Betrieb
Außen einstellbarer Gewinn
Breiter Versorgungsspannungsbereich: 2,7 V bis 12 V
Erhältlich in kleinen SOIC-Paketen

Anwendungen
12-Bit-ADC-Treiber
Tragbare Geräte
Batteriebetrieb
andere, mit einer Leistung von mehr als 1000 W
Differentielle Filter
Videoverstärker
Niveauswechsler
